NDB5 с характеристиками Z2, Z4 и Z6 — автоматический выключатель с гидравлическим (масляным) демпфером для защиты цепей постоянного тока 80 и 125 В в оборудовании. Срабатывание определяется магнитным полем катушки с током и гидравлическим замедлителем; тепловых элементов в расцепителе нет, поэтому характеристика мало зависит от температуры окружающей среды и снижать номинал при нагреве не требуется. Кривые срабатывания приведены для 30 °C.

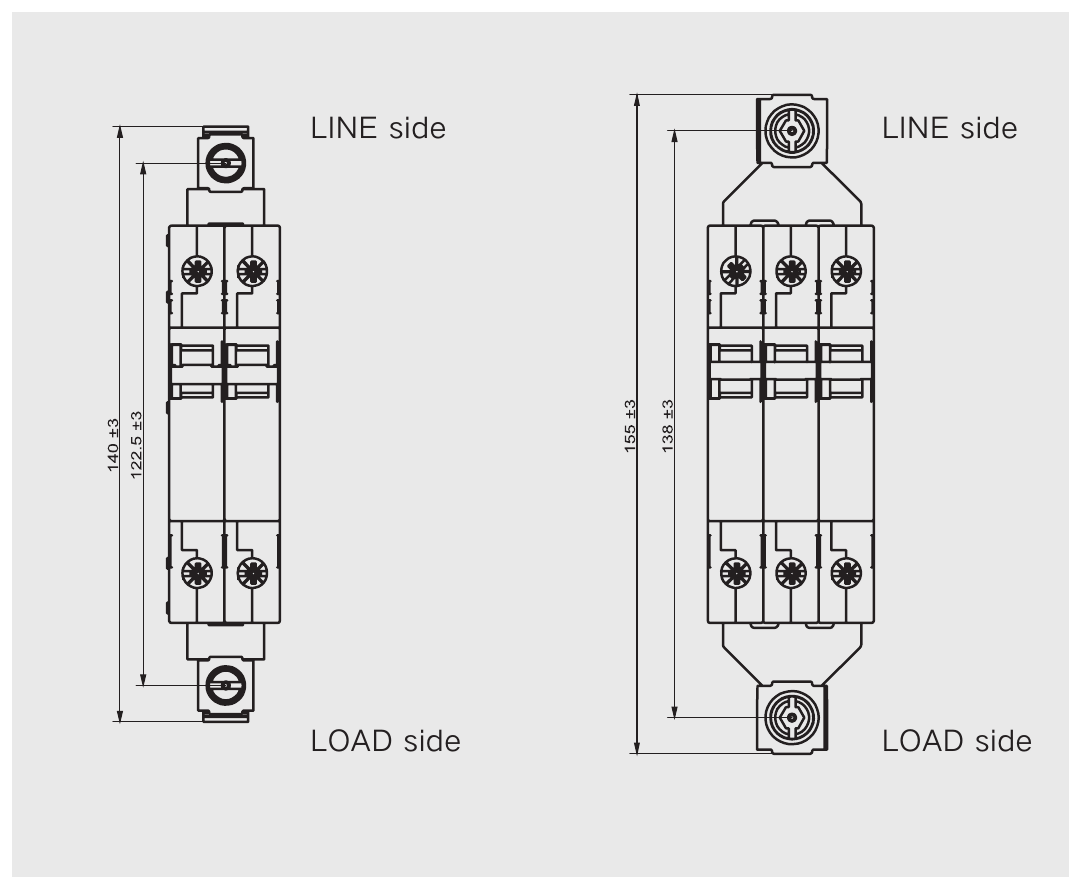

Однополюсные исполнения выпускаются на токи от 0,5 до 63 А, двухполюсные — от 0,5 до 50 А. Для больших токов предусмотрены параллельные сборки: два полюса в параллель на 20–100 А и три полюса в параллель на 105–150 А. Отключающая способность при DC80 В — 10 кА.

Корпус шириной 13 мм на полюс устанавливается на DIN-рейку 35 мм или на микрорейку. Доступны лицевые панели высотой 45 или 57 мм и пристыковываемый вспомогательный или аварийный контакт шириной 6,5 мм. Изделие соответствует IEC/EN 60934, IEC/EN 60947-2, UL 1077 и UL 489A.

По таблице каталога (стр. 1-24) номинальное напряжение DC 80/125 В; отключающая способность нормирована при DC 80 В. Исполнения 3P и 3P+N выпускаются только на переменный ток (каталог, стр. 1-23, примечание 2).

Особенности и преимущества

• Гидравлически-электромагнитный расцепитель с задержкой, три характеристики: Z2 (короткая), Z4 (средняя), Z6 (длительная задержка)
• Номинальное напряжение DC80/125 В (параллельные сборки — DC80 В)
• Номинальные токи 0,5–63 А (1P), 0,5–50 А (2P), 20–100 А (2 полюса в параллель), 105–150 А (3 полюса в параллель)
• Отключающая способность 10 кА при DC80 В
• Узкий корпус: 13 мм на полюс

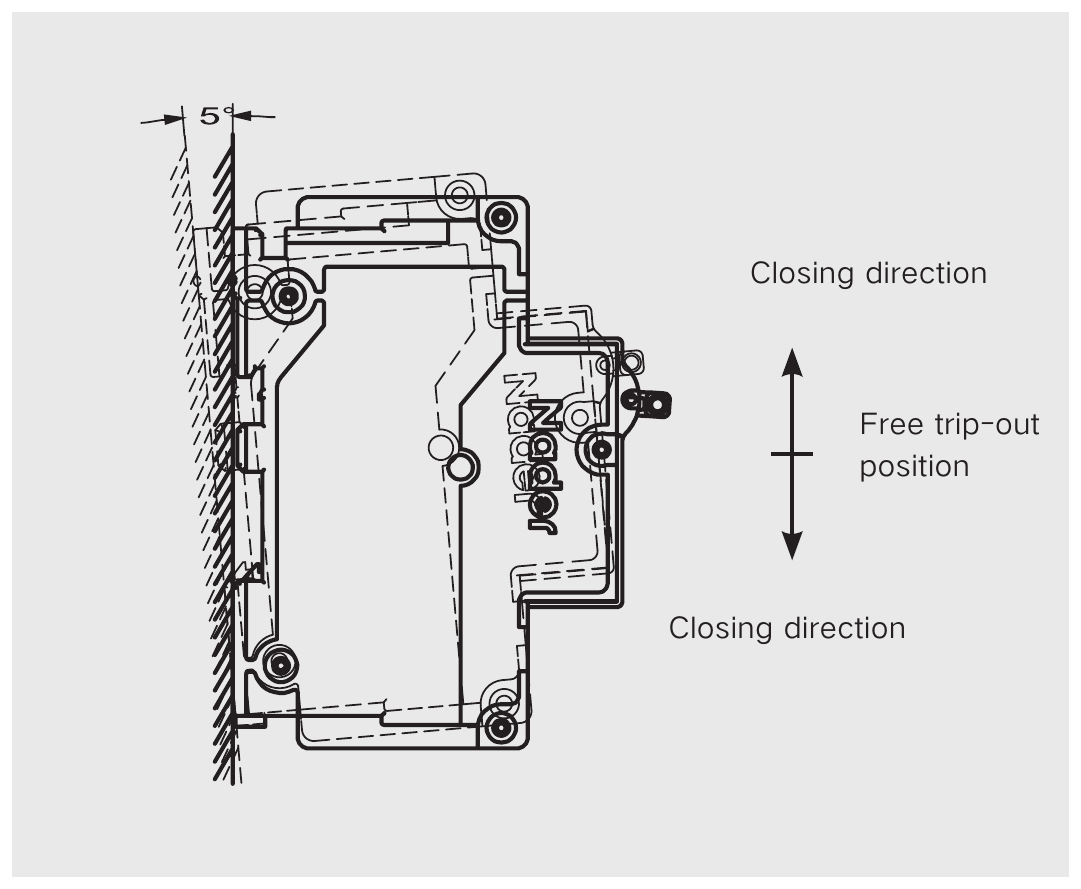

• Монтаж на DIN-рейку 35 мм или микрорейку
• Лицевая панель 45 мм или 57 мм (исполнение W)
• Опционально вспомогательный или аварийный сигнальный контакт
• Износостойкость 10 000 циклов, из них 6 000 электрических
• Сертификаты CCC, UL 1077, UL 489A, TUV, CE

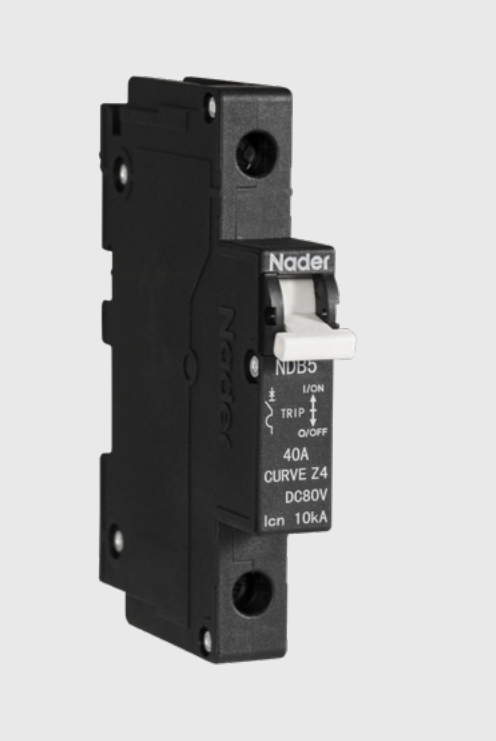

Внешний вид

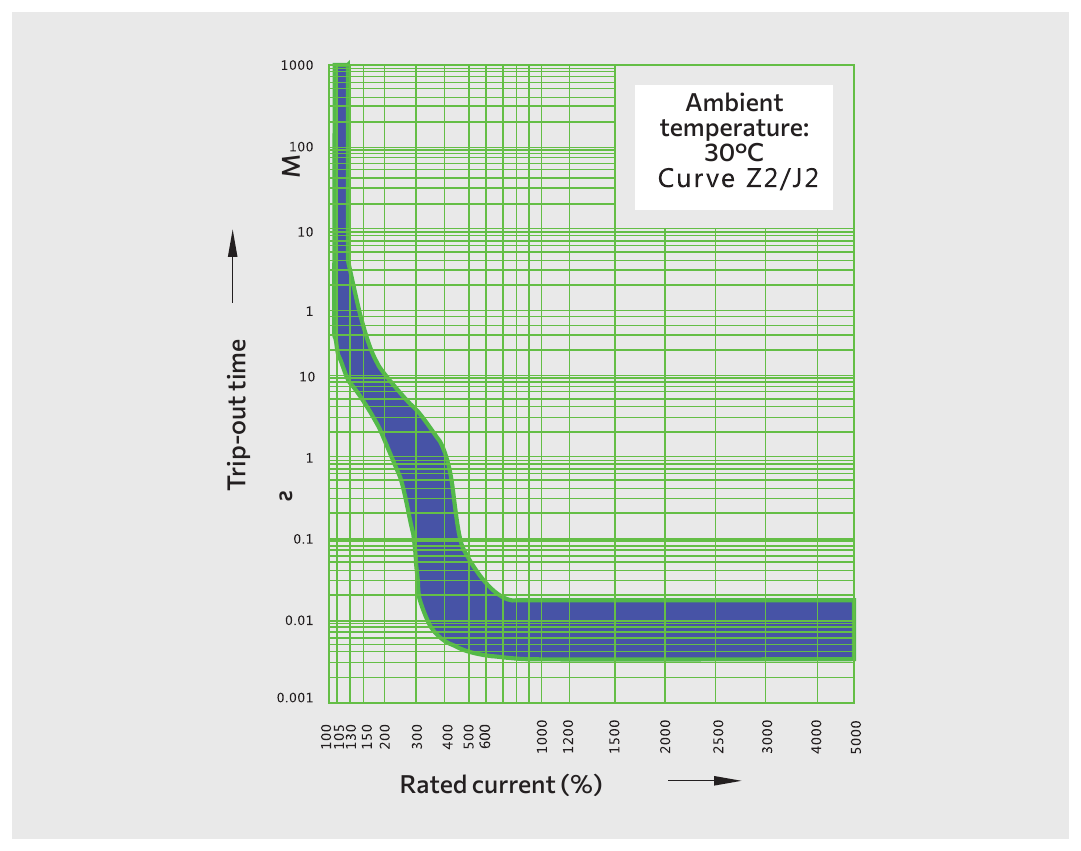

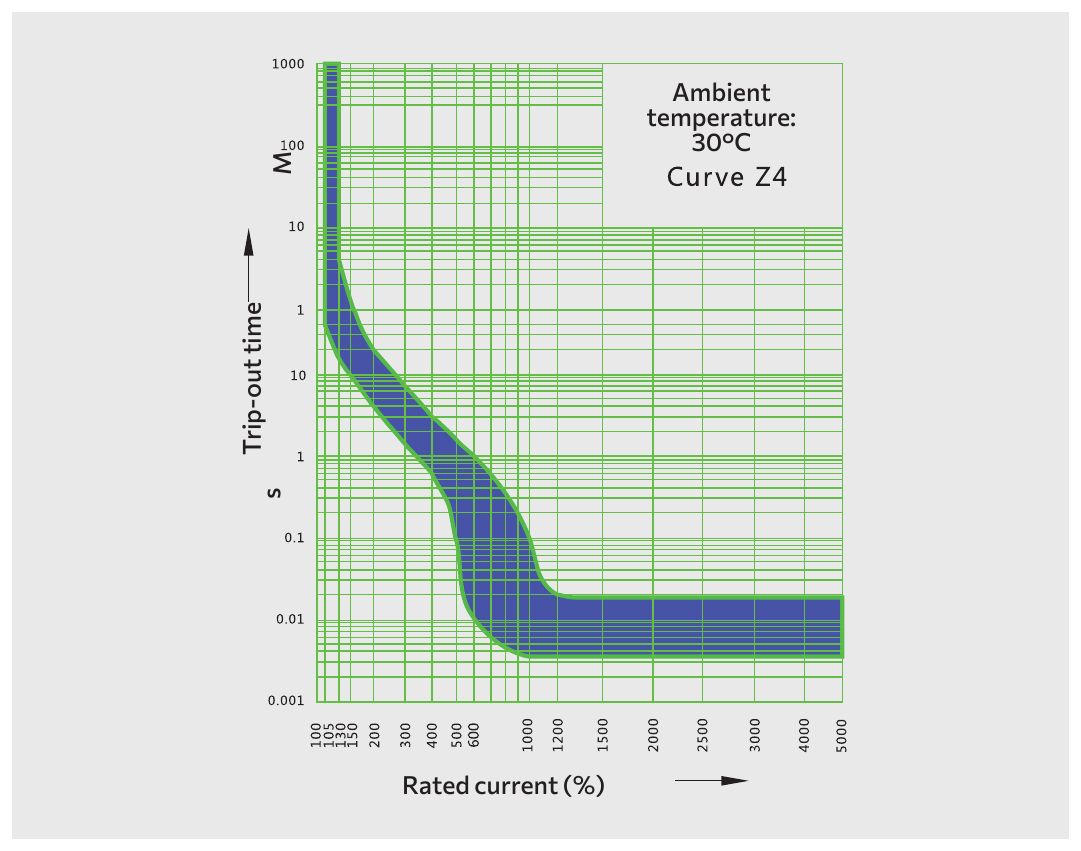

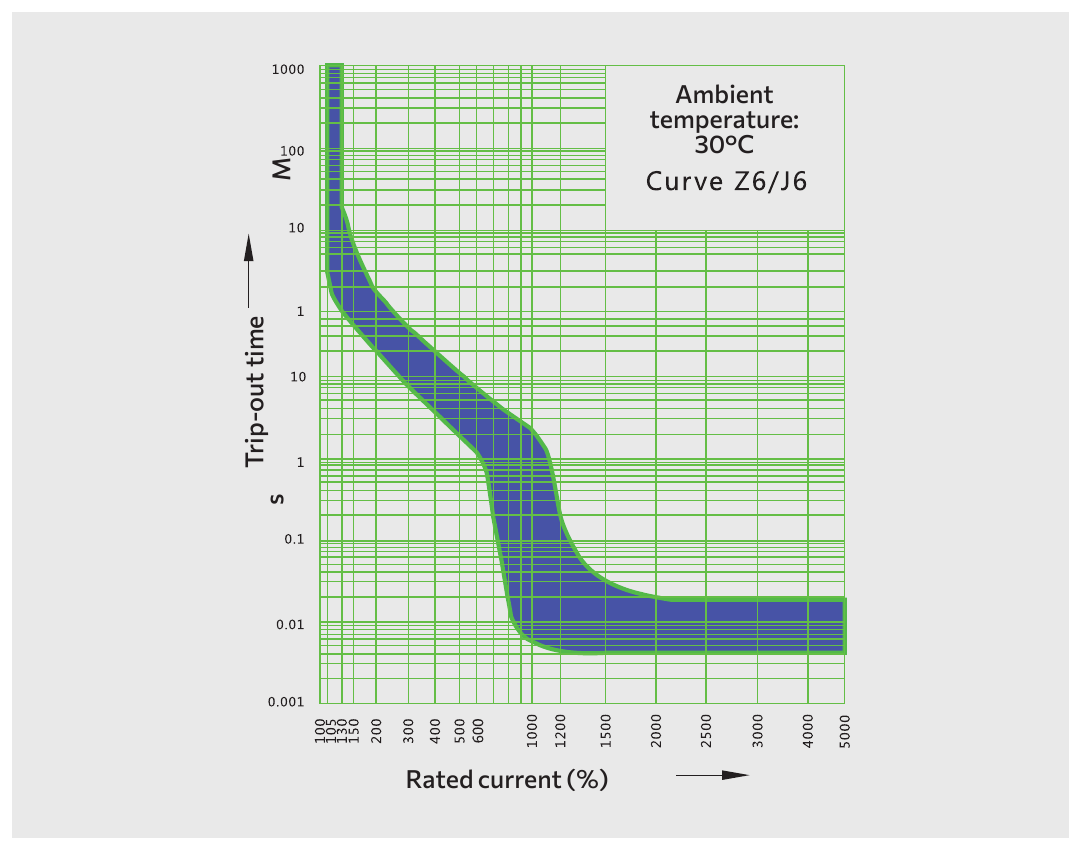

Время-токовые характеристики

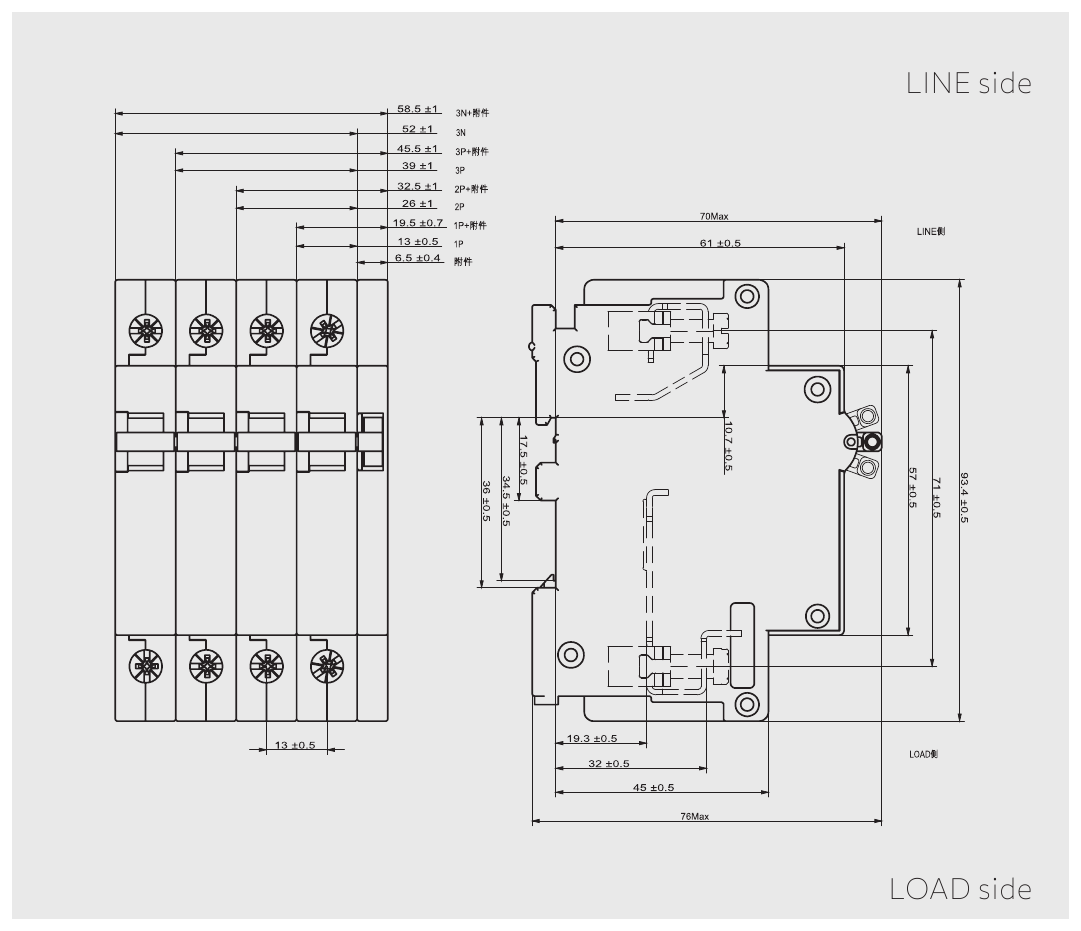

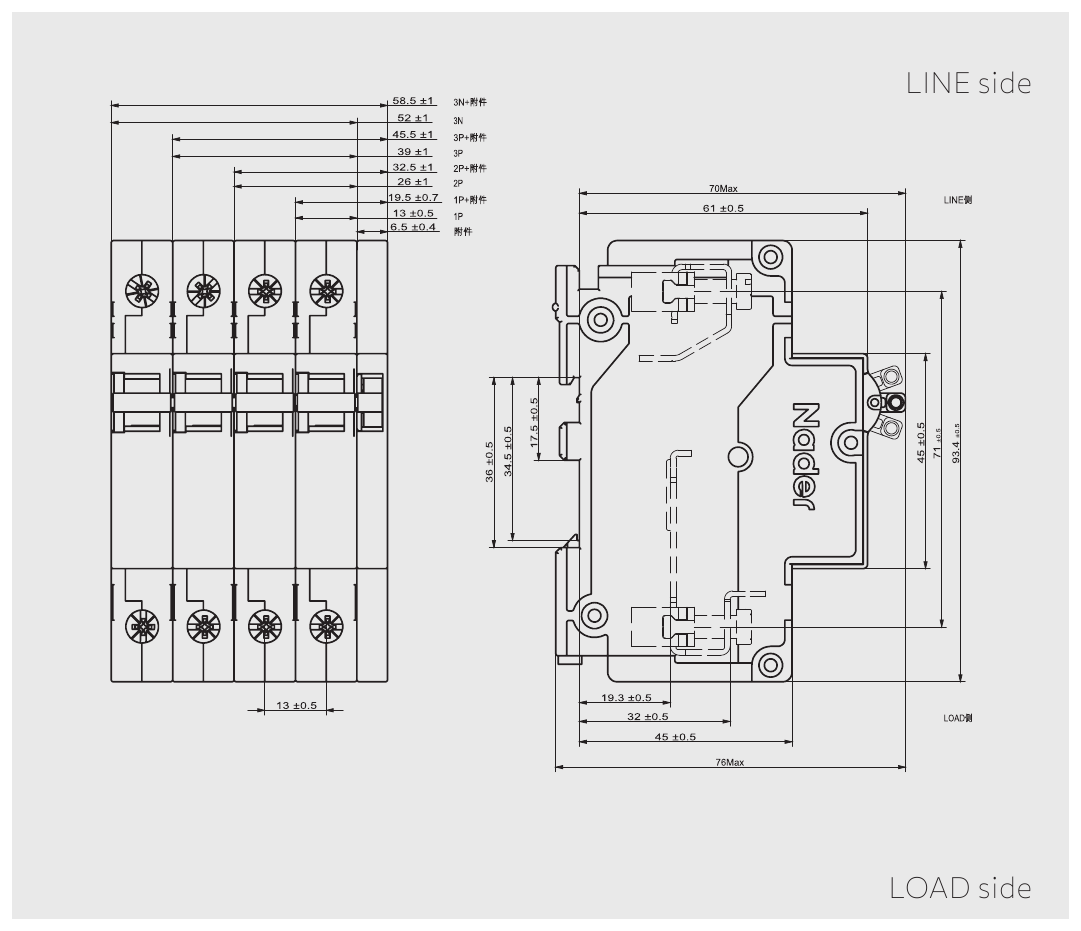

Габаритные и установочные размеры

Дополнительно

Структура кода заказа

Примечания по каталогу 2023 и прайсу 01.2026

• Код в прайсе Lazzen записывается без разделителей, например NDB5Z410 1P0R: кривая и задержка, ток, полюса, параллельное исполнение U, код аксессуара (0/1/2), сертификат R. В каталоге те же позиции разделены знаками «/» и «-».
• Аксессуар: 1 — вспомогательный аварийный (сигнальный) контакт, 2 — одиночный вспомогательный контакт; ширина пристыковываемого контакта 6,5 мм.
• Лицевая панель 57 мм (W) и сертификат L (CCC, TUV, UL 489A, CE) в прайсе 01.2026 отсутствуют: в конфигураторе они погашены, поставка и цена — по запросу.
