NDB5 с характеристиками J2, J4 и J6 — автоматический выключатель с гидравлическим (масляным) демпфером для защиты цепей переменного тока 50/60 Гц в оборудовании. Гидравлический замедлитель задаёт время срабатывания при перегрузке, а задержка выбирается из трёх вариантов характеристики. Тепловых элементов в расцепителе нет, поэтому характеристика мало зависит от температуры окружающей среды.

Серия охватывает напряжения AC230/240/250 В, AC400/415 В и AC480/277 В. Однополюсные исполнения выпускаются на токи от 0,5 до 63 А, исполнения 1P+N, 2P, 3P и 3P+N — от 0,5 до 50 А. Отключающая способность — 6 кА при AC230/400 В по GB/T 17701, EN 60934 и EN 60947-2 и 6 кА при AC277/480 В и AC250 В по UL 1077.

Ширина 13 мм на полюс, установка на DIN-рейку 35 мм или микрорейку, лицевая панель 45 или 57 мм и пристыковываемый вспомогательный контакт позволяют разместить защиту в плотных щитах и шкафах оборудования.

Особенности и преимущества

Гидравлически-электромагнитный расцепитель с задержкой, три характеристики: J2 (короткая), J4 (средняя), J6 (длительная задержка)
Номинальное напряжение AC230/240/250 В, AC400/415 В, AC480/277 В, частота 50/60 Гц
Номинальные токи 0,5–63 А (1P) и 0,5–50 А (1P+N, 2P, 3P, 3P+N)
Исполнения с нейтральным полюсом 1N и 3N
Отключающая способность 6 кА
Узкий корпус: 13 мм на полюс
Монтаж на DIN-рейку 35 мм или микрорейку
Лицевая панель 45 мм или 57 мм (исполнение W)
Опционально вспомогательный или аварийный сигнальный контакт
Износостойкость 10 000 циклов, из них 6 000 электрических

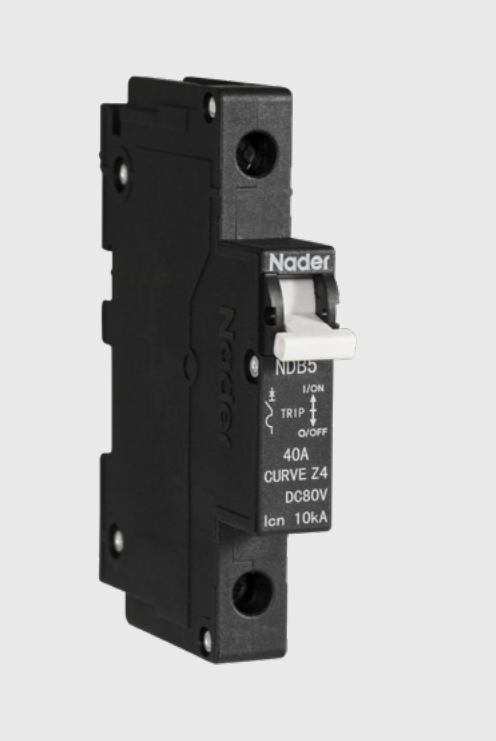

Внешний вид

Время-токовые характеристики

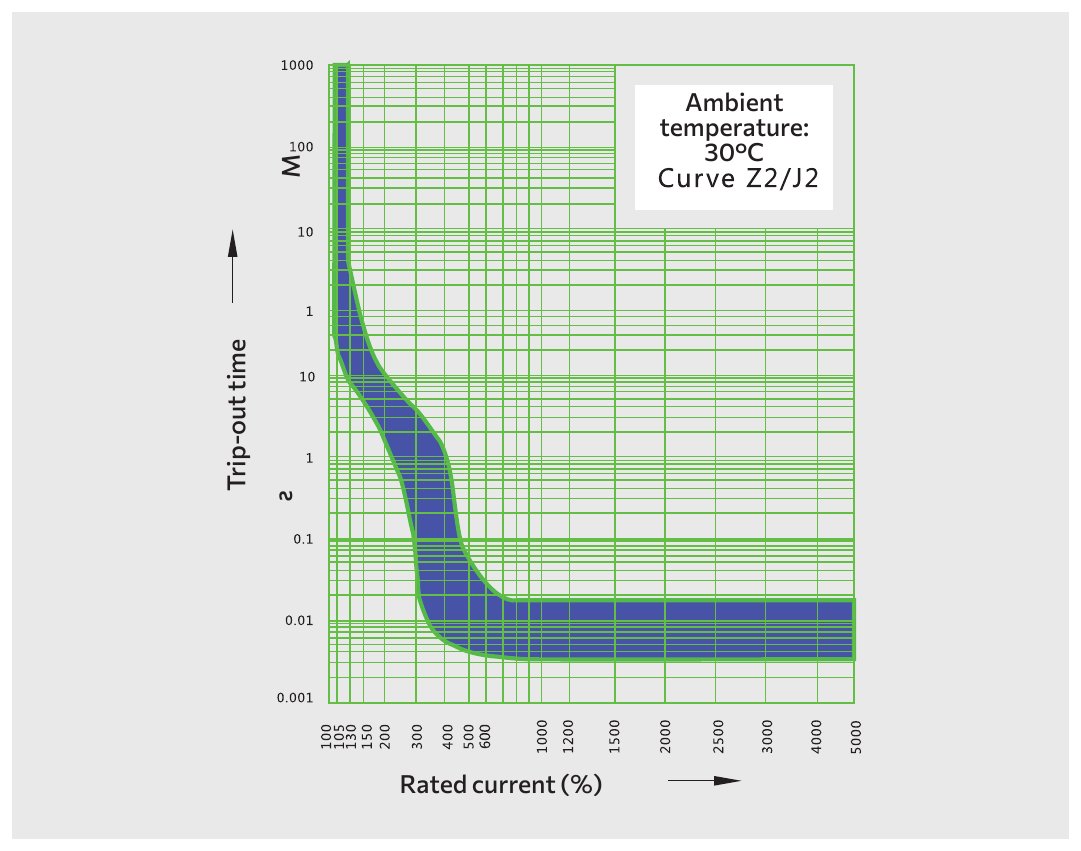

Кривая срабатывания Z2/J2 (короткая задержка), 30 °C

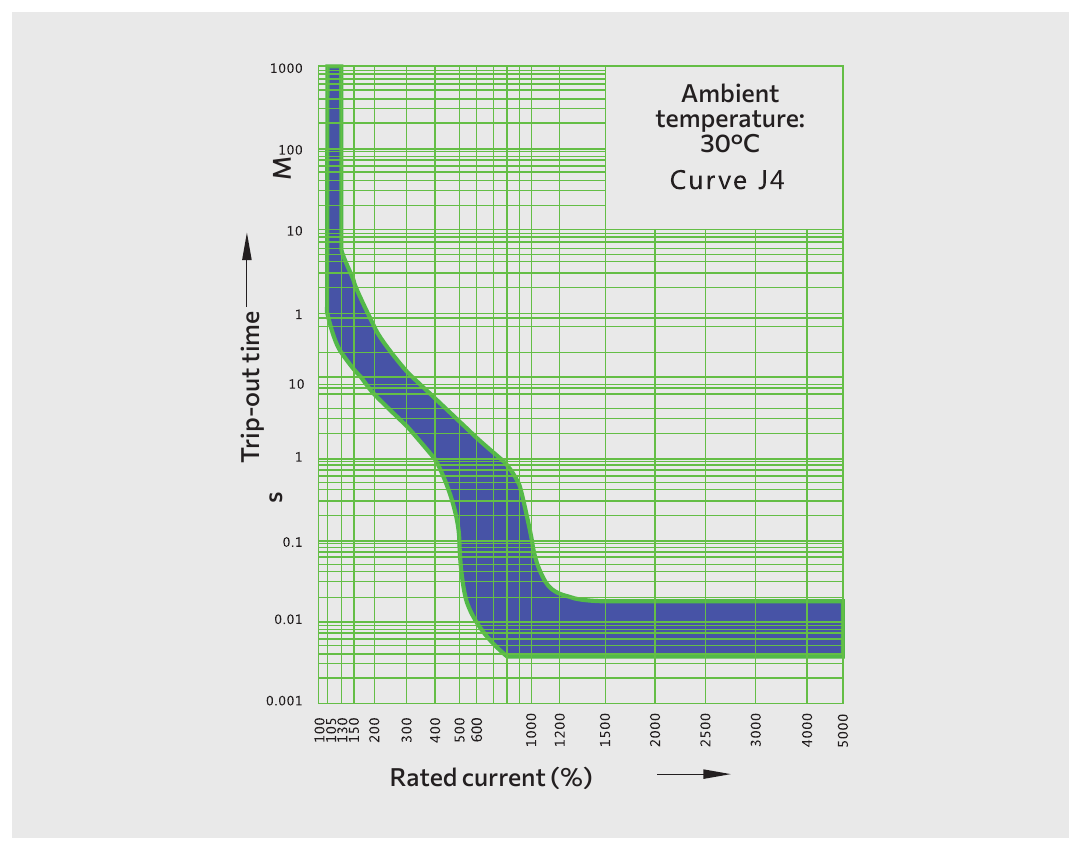

Кривая срабатывания J4 (AC, средняя задержка), 30 °C

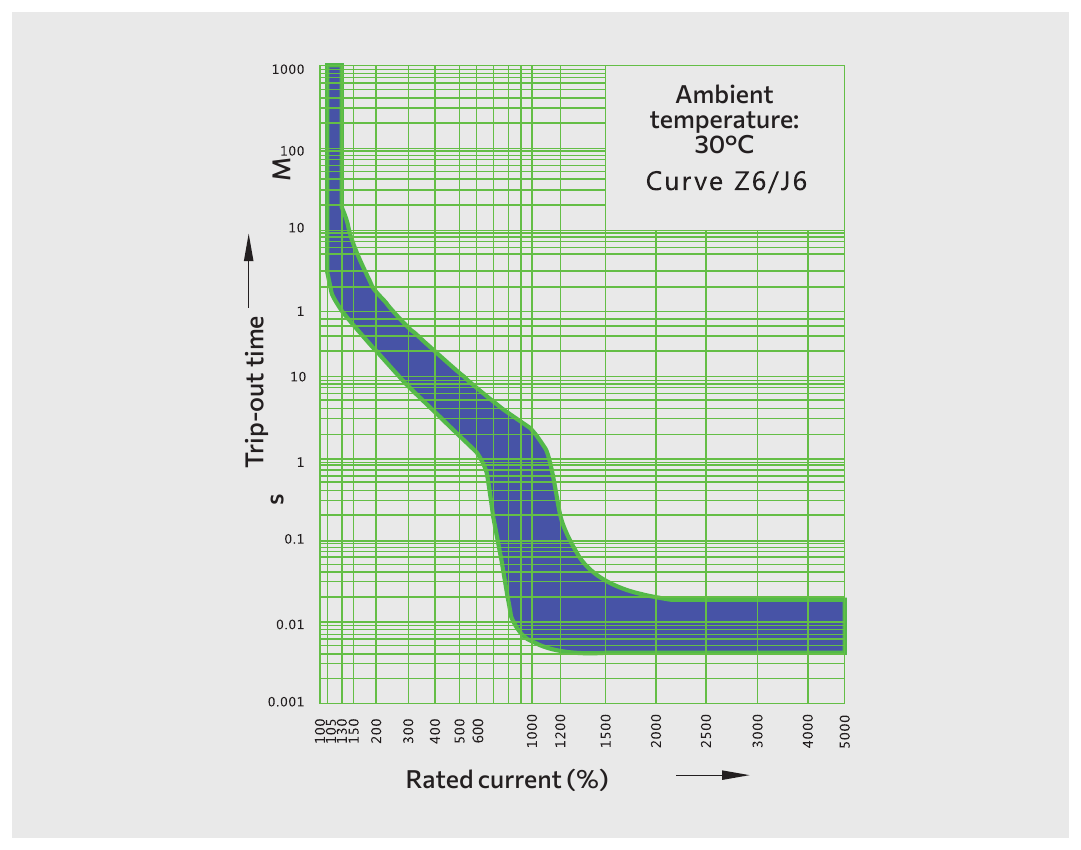

Кривая срабатывания Z6/J6 (длительная задержка), 30 °C

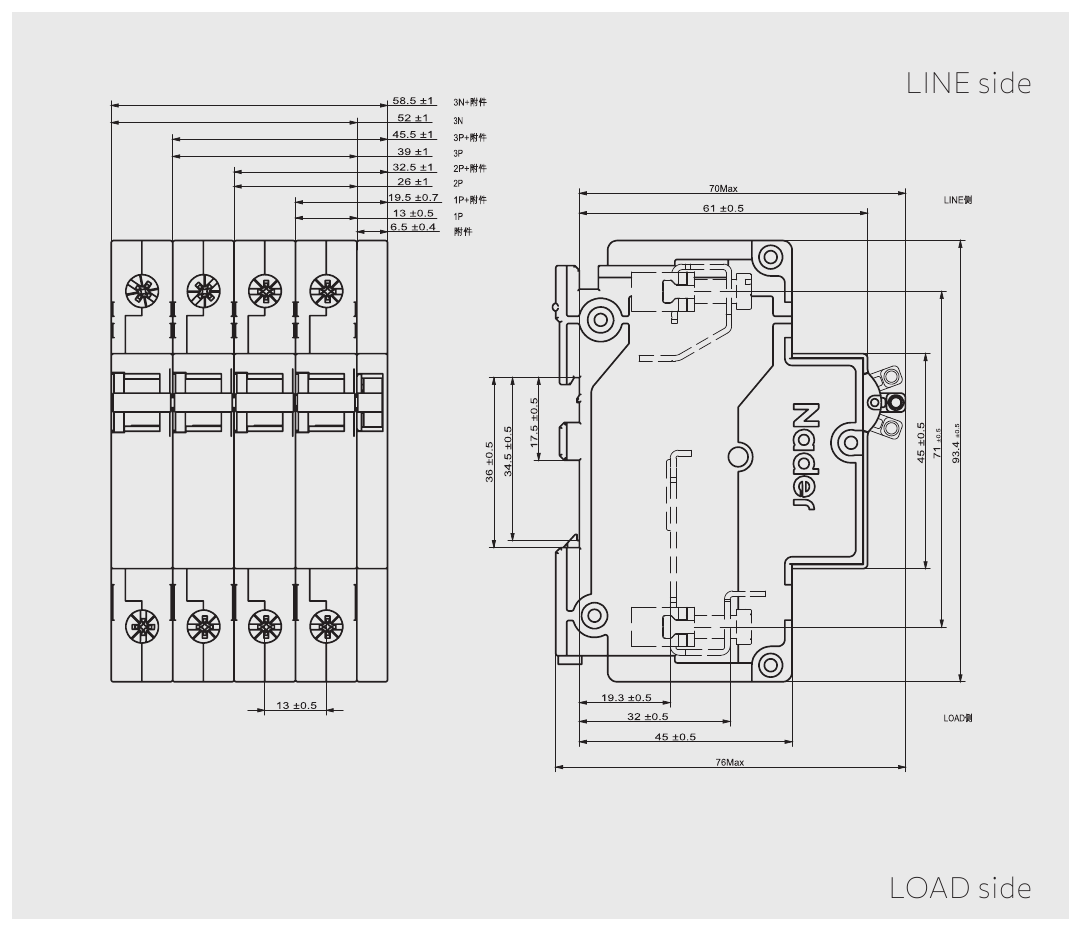

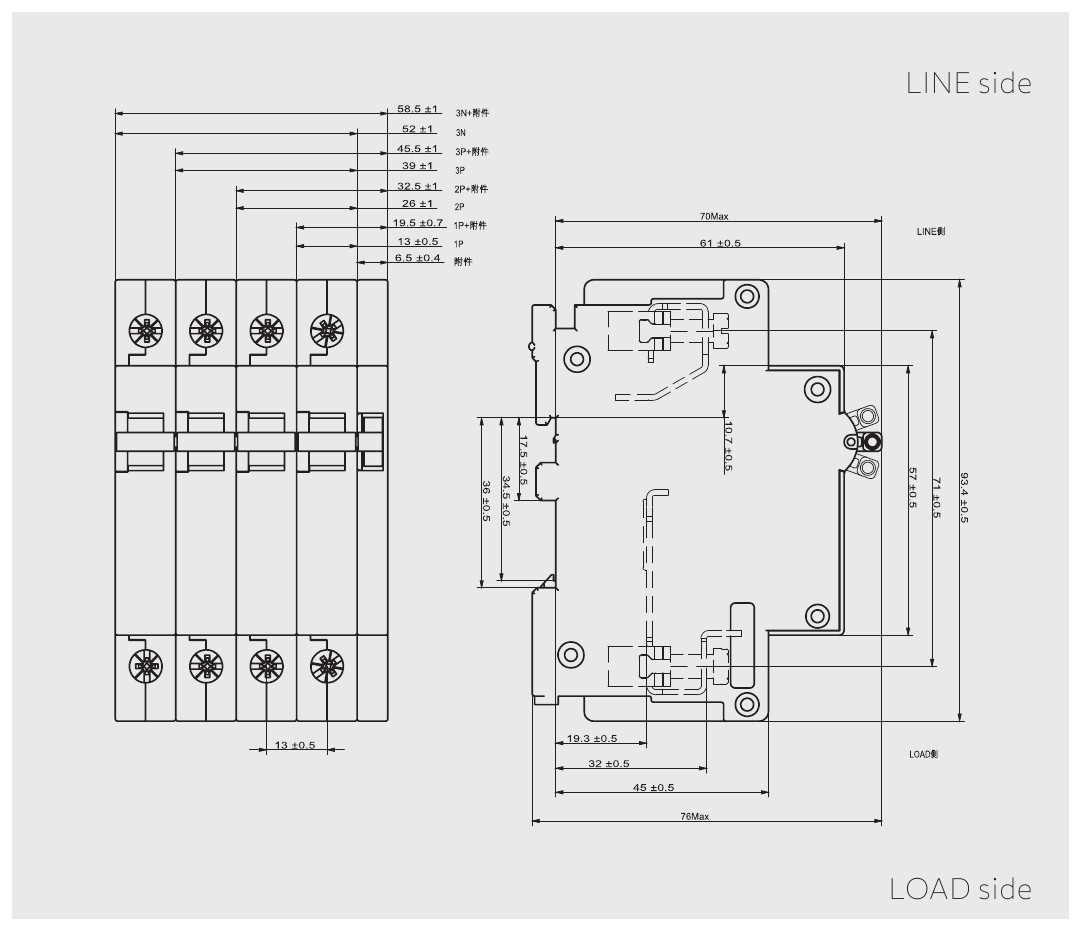

Габаритные и установочные размеры

Дополнительно

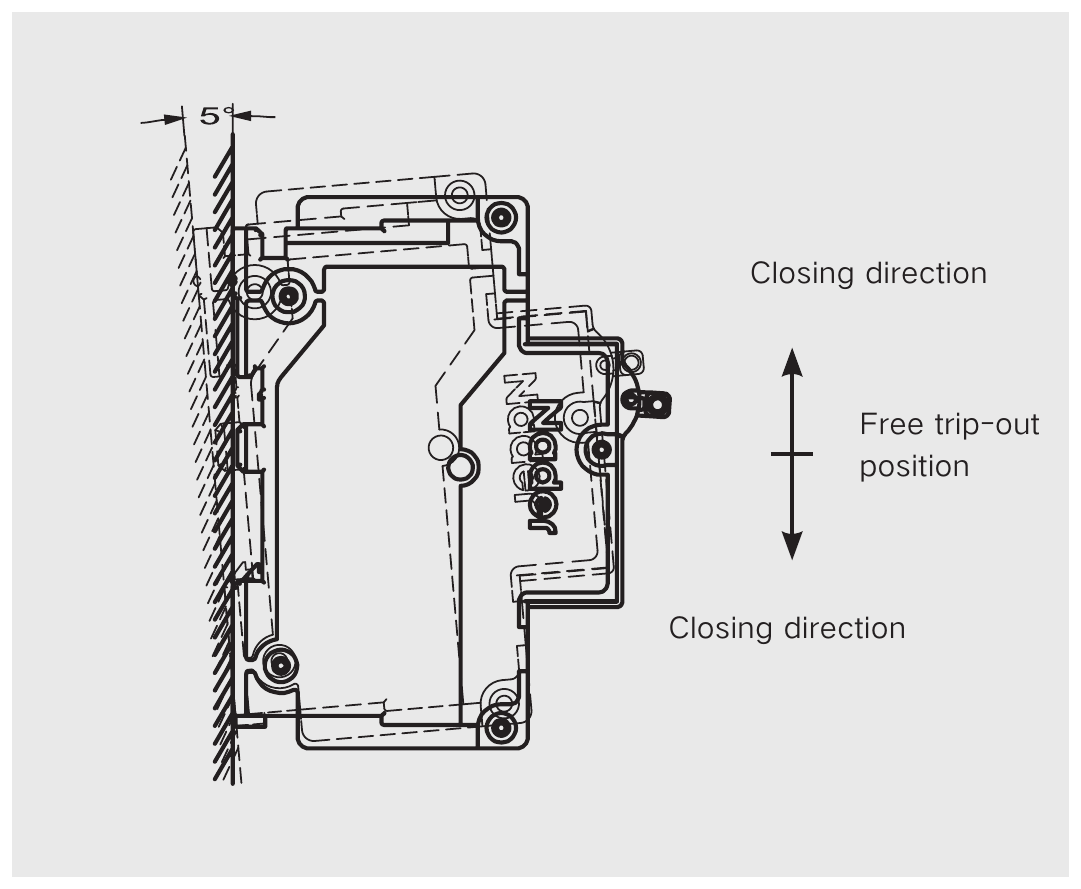

Монтажное положение (наклон не более 5°) и положения рукоятки

Структура кода заказа

Позиция	Значение	Варианты
1	Код предприятия	ND — низковольтная электроаппаратура Nader
2	Код изделия	B — автоматический выключатель для оборудования
3	Порядковый номер разработки	5
4	Кривая срабатывания (AC)	J2 — короткая задержка; J4 — средняя задержка; J6 — длительная задержка
5	Номинальный ток, А	1P: 0,5–63; 1N, 2P, 3P, 3N: 0,5–50
6	Число полюсов	1 — 1P; 2 — 2P; 3 — 3P
7	Тип полюсов	P — без нейтрального полюса; N — с нейтральным полюсом (только 1N или 3N)
8	Способ соединения	пусто — обычное исполнение (параллельные сборки для AC не выпускаются)
9	Код аксессуара	0 — без аксессуара; 1 — вспомогательный аварийный (сигнальный) контакт; 2 — одиночный вспомогательный контакт
10	Высота лицевой панели	пусто — 45 мм; W — 57 мм
11	Код сертификации	R — CCC, TUV, UL 1077, CE; L — CCC, TUV, UL 489A, CE
12	Код заказчика	добавляется по особым требованиям

Примечания по каталогу 2023 и прайсу 01.2026

Код в прайсе Lazzen записывается без разделителей, например NDB5J410 1P+N0R: кривая и задержка, ток, полюса, код аксессуара (0/1/2), сертификат R. В каталоге те же позиции разделены знаками «/» и «-».
Исполнения с нейтралью в каталоге обозначены 1N и 3N, в прайсе — 1P+N и 3P+N; в конфигураторе используется запись прайса.
Аксессуар: 1 — вспомогательный аварийный (сигнальный) контакт, 2 — одиночный вспомогательный контакт; ширина пристыковываемого контакта 6,5 мм.
Лицевая панель 57 мм (W) и сертификат L (CCC, TUV, UL 489A, CE) в прайсе 01.2026 отсутствуют: в конфигураторе они погашены, поставка и цена — по запросу.

Особенности:

Номинальный ток In: 0,5–63 (1P); 0,5–50 (1N, 2P, 3P, 3N)
Отключающая способность: 6 (AC230/400 В; AC277/480 В и AC250 В по UL 1077)
Количество полюсов: 1P, 1P+N, 2P, 3P, 3P+N
Номинальное напряжение: AC230/240/250 В, AC400/415 В, AC480/277 В, 50/60 Гц
Характеристика: J2, J4, J6 (короткая, средняя, длительная задержка)
Стандарт: IEC/EN 60934, IEC/EN 60947-2, GB/T 17701, GB/T 14048.2, UL 1077, UL 489A

Исполнения NDB5 для переменного тока

Исполнение	Номинальное напряжение	Номинальный ток, А	Кривые
1P	AC230/240/250 В	0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 12; 15; 16; 20; 24; 25; 30; 32; 35; 40; 45; 50; 55; 60; 63	J2, J4, J6
1N (1P+N)	AC230/240/250 В	0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 12; 15; 16; 20; 24; 25; 30; 32; 35; 40; 45; 50	J2, J4, J6
2P	AC400/415 В, AC250 В	0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 12; 15; 16; 20; 24; 25; 30; 32; 35; 40; 45; 50	J2, J4, J6
3P	AC400/415 В, AC480/277 В	0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 12; 15; 16; 20; 24; 25; 30; 32; 35; 40; 45; 50	J2, J4, J6
3N (3P+N)	AC400/415 В, AC480/277 В	0,5; 0,6; 0,7; 0,8; 0,9; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 12; 15; 16; 20; 24; 25; 30; 32; 35; 40; 45; 50	J2, J4, J6

Отключающая способность на переменном токе, кА (токи 0,5–63 А)

Напряжение	GB/T 17701	GB/T 14048.2	UL 1077	UL 489A	EN 60934	EN 60947-2
AC230/400 В	6	—	—	—	6	6
AC277/480 В	—	—	6, U1	—	—	—
AC250 В	—	—	6, U1	—	—	—

Время срабатывания в холодном состоянии, с (время несрабатывания — 1 ч)

Кривая	1,05 In	1,3 In	2 In	6 In	10 In
J2	не срабатывает	9–240	2–12	0,004–0,03	0,0035–0,018
J4	не срабатывает	20–360	6–40	0,01–1,8	0,0035–0,1
J6	не срабатывает	60–1200	20–100	1,2–7	0,0055–2,2

Ширина исполнений NDB5, мм (шаг полюса 13 мм)

Исполнение	Ширина, мм
1P	13 ± 0,5
1P + вспомогательный контакт	19,5 ± 0,7
2P	26 ± 1
2P + вспомогательный контакт	32,5 ± 1
3P	39 ± 1
3P + вспомогательный контакт	45,5 ± 1
3N	52 ± 1
3N + вспомогательный контакт	58,5 ± 1
Вспомогательный контакт	6,5 ± 0,4

Общие параметры NDB5

Параметр	Значение
Частота	50/60 Гц
Механическая и электрическая износостойкость	10 000 циклов, из них электрическая — 6 000
Монтаж	DIN-рейка 35 мм или микрорейка; наклон монтажной поверхности не более 5°
Сечение проводников	0,5–25 мм²; 2 полюса в параллель — до 35 мм²; 3 полюса в параллель — до 70 мм² (35/70 мм² — только параллельные сборки DC)
Высота лицевой панели	45 мм (стандарт) или 57 мм (исполнение W)
Габариты корпуса	высота 93,4 мм; глубина 70 мм max (76 мм max с зацепом рейки)
Стандарты	IEC 60934, EN 60934, IEC 60947-2, EN 60947-2, GB/T 17701, GB/T 14048.2, UL 1077, UL 489A
Сертификация	CCC, UL 1077, UL 489A, TUV, CE

ND	B	5	J
1	2	3	4	5	6	7	8	9	10	11

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Гидравлический автоматический выключатель
3	Код конструкции	5
4	Символ модели	J: для сети переменного тока (AC)
5	Время задержки отключения	2: короткая задержка 4: средняя задержка 6: длинная задержка
6	Номинальный ток	In: 0.5 А, 0.6 А, 0.7 А, 0.8 А, 0.9 А, 1 А, 1.5 А, 2 А, 2.5 А, 3 А, 3.5 А, 4 А, 4.5 А, 5 А, 5.5 А, 6 А, 6.5 А, 7 А, 7.5 А, 8 А, 8.5 А, 9 А, 9.5 А, 10 А, 12 А, 15 А, 16 А, 20 А, 24 А, 25 А, 30 А, 32 А, 35 А, 40 А, 45 А, 50 А, 55 А, 60 А, 63 А
7	Количество полюсов	1P, 1P+N, 2P, 3P, 3P+N
8	Исполнение по току (параллельное соединение)	без символа: Стандартное
9	Аксессуары	0: без аксессуаров 1: вспомогательный аварийный (сигнальный) контакт 2: одиночный вспомогательный контакт
10	Высота лицевой (рабочей) панели	без символа: 45 мм (стандарт) W: 57 мм
11	Сертификация	R: CCC, TUV, UL 1077, CE L: CCC, TUV, UL 489A, CE

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Обозначение в коде / артикул
Без аксессуара	Исполнение без пристыкованного контакта.	Позиция 9 кода: 0; например NDB5J410 1P0R (арт. 114201122)
Вспомогательный аварийный (сигнальный) контакт	Пристыковываемый контакт шириной 6,5 мм, сигнализирует аварийное отключение.	Позиция 9 кода: 1; например NDB5J410 1P1R (арт. 114201305)
Одиночный вспомогательный контакт	Пристыковываемый контакт шириной 6,5 мм, сигнализирует положение выключателя.	Позиция 9 кода: 2; например NDB5J410 1P2R (арт. 114201488)

Контакт задаётся в коде заказа и поставляется в составе исполнения выключателя. Ширина с контактом: 1P — 19,5 мм, 2P — 32,5 мм, 3P — 45,5 мм, 3N — 58,5 мм. В прайсе Lazzen 01.2026 код записывается без разделителей, код аксессуара стоит перед кодом сертификации R. Источник: каталог NDB3/NDB5 (стр. 1-23, 1-39).

NDB5 Английский.
