NDB3Z-125 — модульный автоматический выключатель для оборудования с гидравлическим-электромагнитным расцепителем для цепей постоянного тока до 80 В. Номинальные токи — от 10 до 125 А, исполнения на 1 и 2 полюса. Выключатель защищает цепь от перегрузки и короткого замыкания и подходит для нечастых оперативных включений и отключений.

Серия рассчитана на системы электропитания постоянного тока: телекоммуникационное оборудование, ИБП, компьютерную технику, промышленную автоматику, локомотивы, судовые и аэрокосмические системы, лифты и мобильные источники питания.

Доступны три характеристики задержки: Z2 (короткая), Z4 (средняя) и Z6 (длительная) — под разные пусковые токи нагрузки. Корпус монтируется на стандартную DIN-рейку 35 мм, клеммы принимают проводник сечением 1–50 мм².

Особенности и преимущества

• Гидравлический-электромагнитный расцепитель с масляным демпфером
• Постоянный ток, номинальное напряжение DC 80 В
• Номинальные токи 10–125 А (17 номиналов)
• Исполнения 1P и 2P
• Три характеристики задержки: Z2, Z4, Z6
• Монтаж на DIN-рейку 35 мм, модульная конструкция
• Клеммы под проводник 1–50 мм², винт M6, момент затяжки 3,0 Н·м
• Износостойкость 10 000 циклов, из них электрическая 6 000 циклов
• Рабочая температура −40…+85 °C
• Сертификаты CCC, TUV, CE; соответствие GB/T 17701

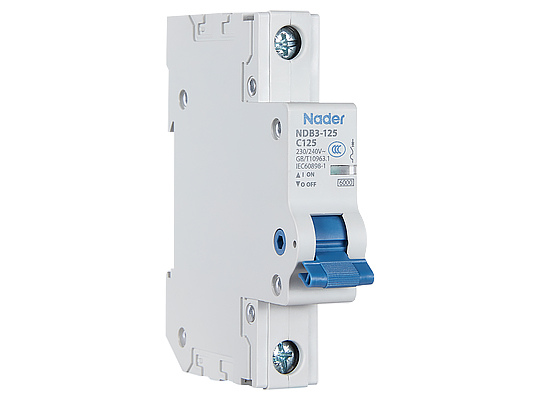

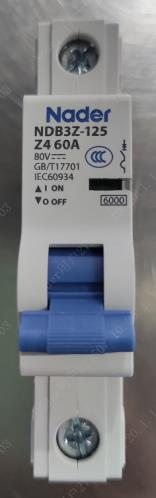

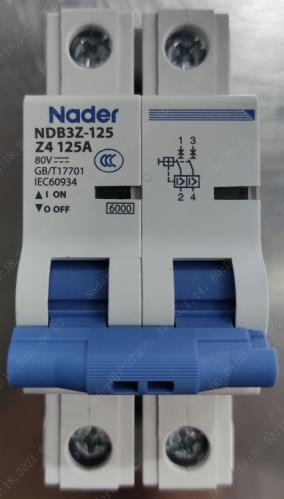

Внешний вид

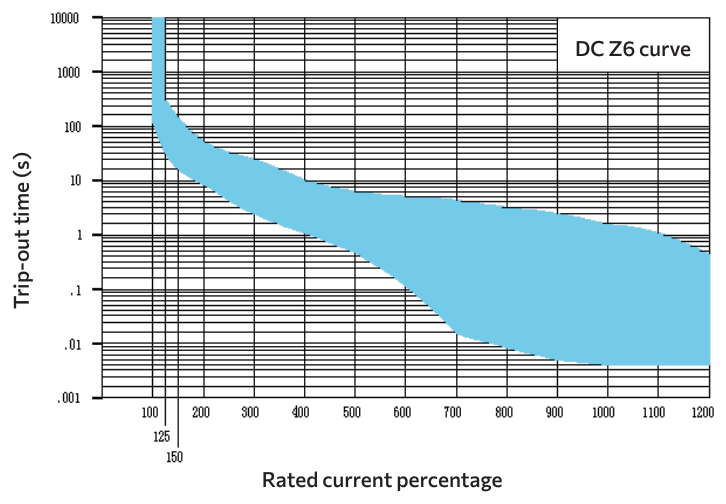

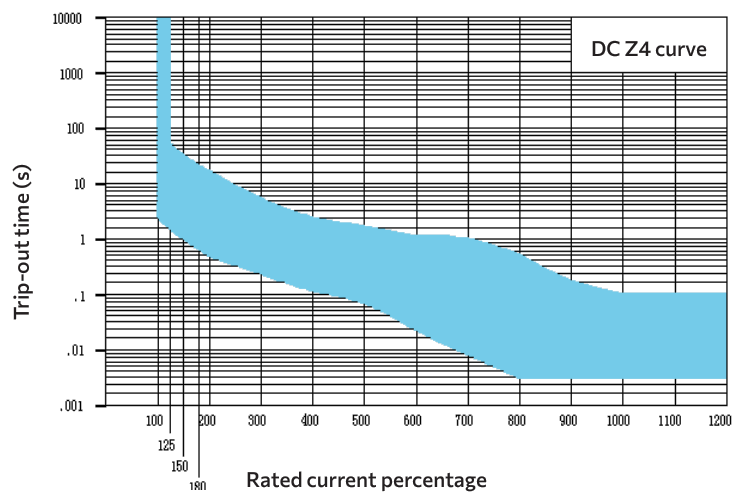

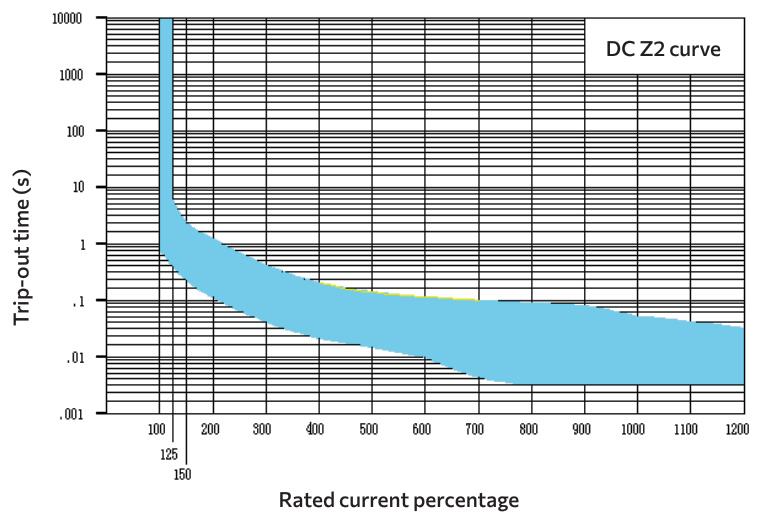

Время-токовые характеристики

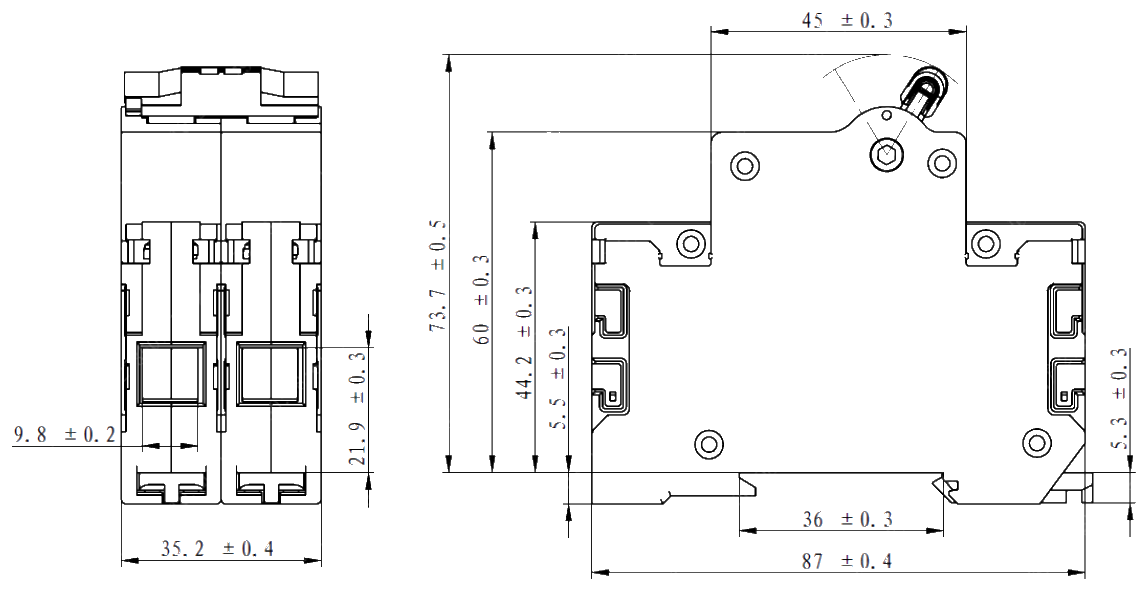

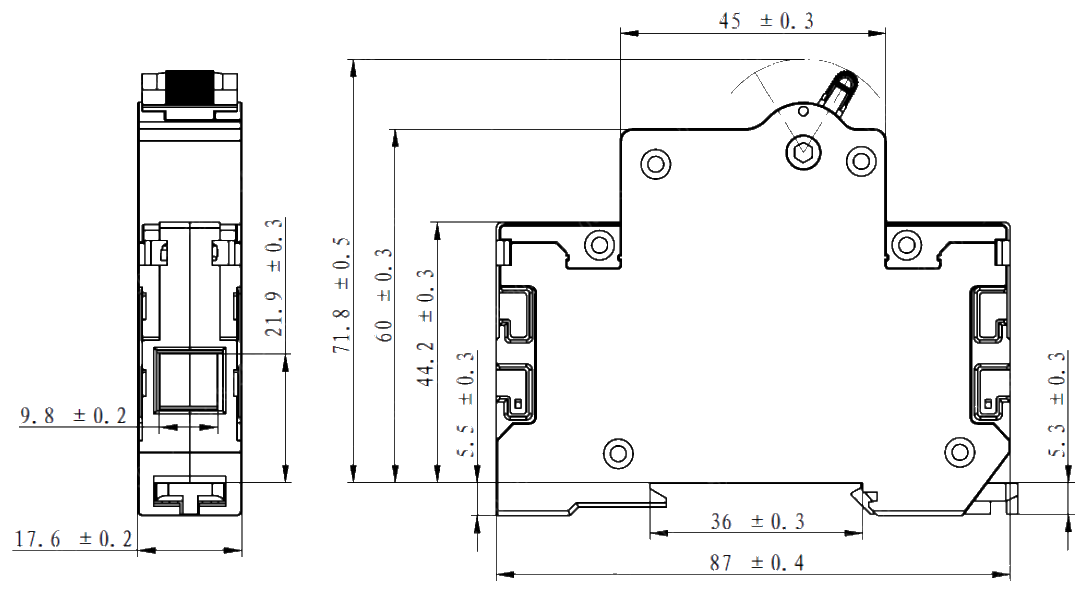

Габаритные и установочные размеры

Структура кода заказа
