Назначение:

Серия автоматических выключателей NDB3-50 (гидромагнитные) предназначена для использования в энергосистемах со следующими параметрами:

  • Номинальный ток: от 0,5А до 50А

  • Номинальное напряжение: до AC240/415V (50/60Гц) или DC80V

Основные функции:

  • Защита от перегрузки

  • Защита от короткого замыкания

  • Возможность нечастых включений/отключений

Области применения:

  • Компьютерное и периферийное оборудование

  • Системы промышленной автоматизации

  • Телекоммуникационное оборудование

  • Системы электропитания

  • Источники бесперебойного питания (ИБП)

  • Железнодорожный транспорт

  • Морские суда

  • Космические аппараты

  • Лифтовое оборудование

  • Портативные источники питания

Данные выключатели обеспечивают надежную защиту электрооборудования в различных отраслях промышленности и транспорта.

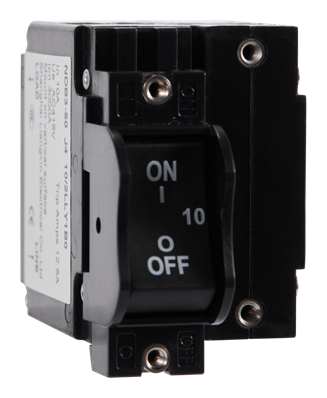

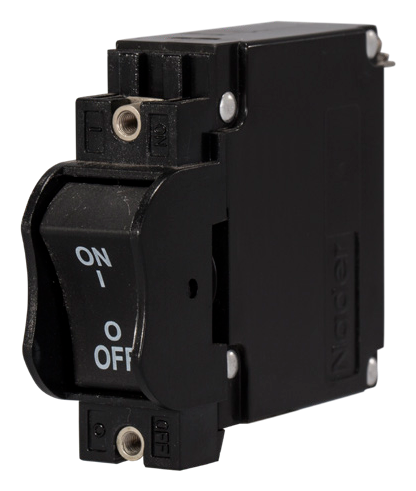

Конструктивное исполнение:

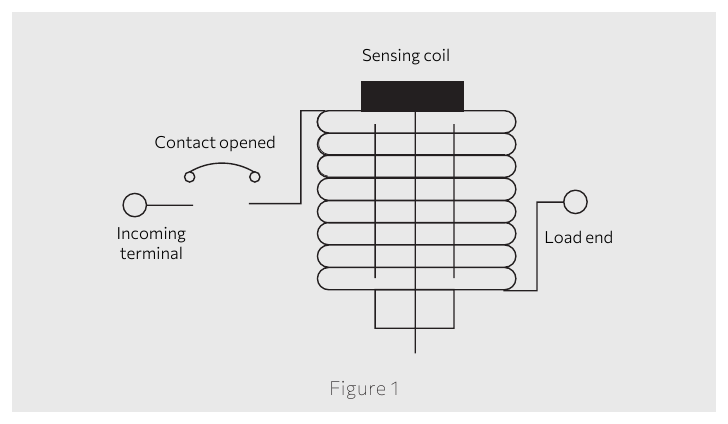

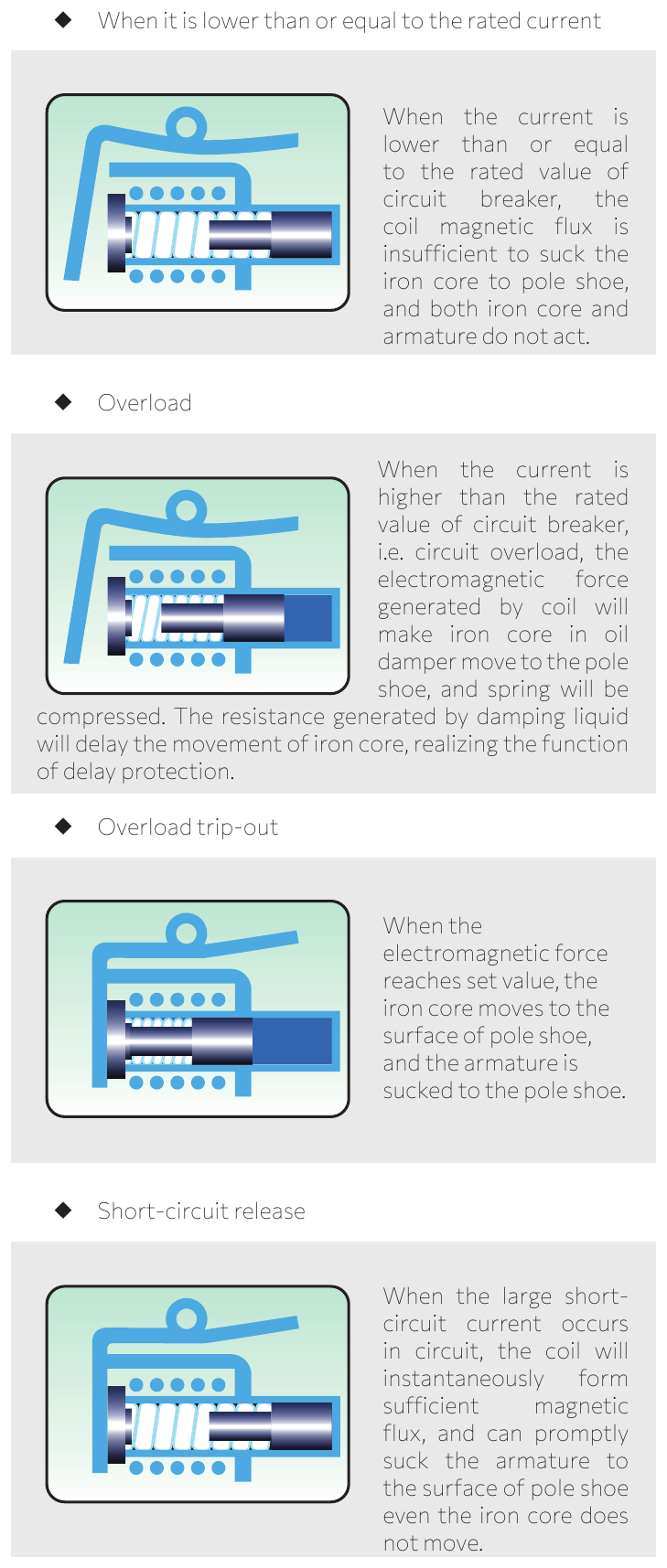

В гидравлических выключателях используется гидравлический электромагнитный механизм расцепления, обеспечивающий отключение как при перегрузке, так и при коротком замыкании, что делает устройство полным электромагнитным выключателем.
Гидравлический выключатель не содержит термоэлемента, поэтому не требует времени на охлаждение и может быть повторно замкнут сразу после устранения тока замыкания.
Эффективность отключения практически не зависит от температуры окружающей среды, а определяется только магнитным потоком, создаваемым током в катушке. Это позволяет гидравлическим магнитным выключателям сохранять производительность даже при высоких температурах.
Вязкость гидравлического масла зависит от температуры. , что оказывает положительное воздействие. При низких температурах вязкость выше, увеличивается время задержки срабатывания, что позволяет обеспечить дополнительное время реагирования при запуске оборудования в холодном состоянии. При высоких температурах вязкость снижается, уменьшается время задержки, и устройство быстро срабатывает для тепловой защиты. Это свойство обратной задержки по времени способствует защите от перегрузок.
Работа расцепителя зависит только от магнитного потока, создаваемого током, протекающим через катушку, и в меньшей степени подвержены влиянию изменений температуры окружающей среды, следовательно, нет необходимости учитывать снижение рабочего тока из-за высокой температуры.
Автоматический выключатель не имеет термоэлемента, охлаждение не требуется, и как только ток короткого замыкания исчезает, его можно снова включить.

Время-токовые характеристики определяются как катушкой, так и гидравлическим магнитом, а рабочие характеристики могут быть изменены путем настройки параметров гидравлического магнита и катушки. Это позволяет легко адаптировать оборудование под конкретные технические требования клиентов, обеспечивая точные настройки и минимальную погрешность в работе. Задаваемые настройки выключателя является точными, а повторяющаяся погрешность функционирования невелика.

Автоматические выключатели Nader обладают рядом характеристик, обеспечивающих их надежность и универсальность в использовании. Расстояние между размыкающими подвижными и неподвижными контактами большое и варьируется в зависимости от серии: (у NDB3-30 -не менее 4,5 мм, у NDB3-50 - не менее 8,5 мм, а у NDB3-100 - не менее 10 мм). Корпус выполнен из материалов с высокими изоляционными свойствами, что позволяет использовать выключатель в качестве качестве разъединителя безопасности.

Поддерживаются различные типы электрического подключения, включая винтовое, зажимное, с наконечником, через разъемную клемму и болтовое, что облегчает выбор подходящего способа подключения для конкретного проекта.

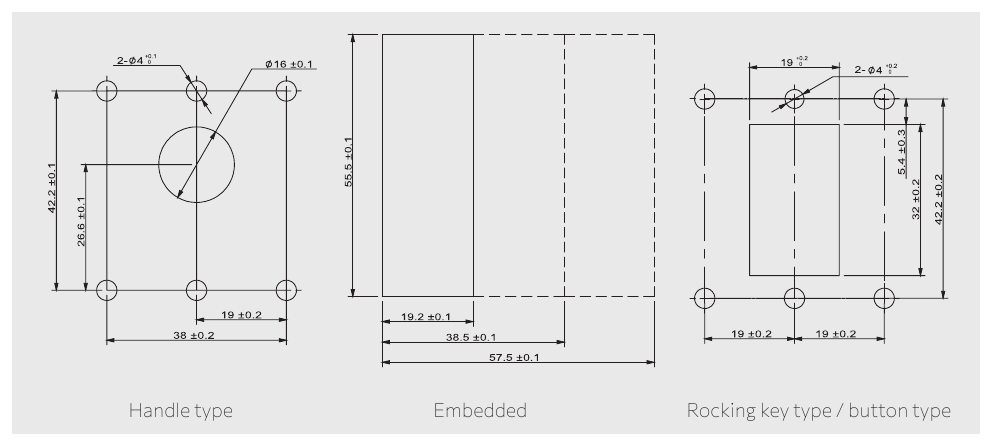

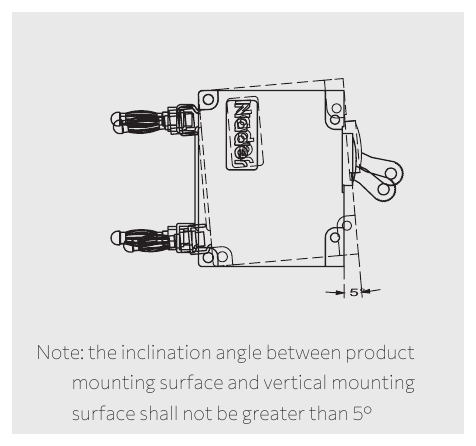

Возможны различные варианты монтажа, такие как винтовой наружный монтаж и встроенная установка, что упрощает интеграцию в оборудование клиента.

Разнообразие способов управления: длинная рукоятка, короткая рукоятка и качающаяся клавиша. Различные способы управления могут быть выбраны в соответствии с особенностями проектных решений для обеспечения безопасной работы оборудования.

Компактные габариты эффективно экономят пространство в шкафу.

Более подробные характеристики см. на вкладке Характеристики

Таблица 1. Основные рабочие параметры

Модель  NDB3-50
Номинальный ток (Inom), А 0.5, 1, 2,2.5,3,4, 5, 6, 7, 8, 9, 10, 12, 15, 16, 20, 24, 25, 30, 32, 35, 40, 45, 50
Характеристика отключения Z2: короткая задержка DC; Z4: средняя задержка DC; Z6: длинная задержка DC;
J2:короткая задержка AC; J4: средняя задержка AC; J6: длинная задержка AC
Количество полюсов 1: 1Р; 2:2Р; 3: 3Р (только для АС)
Номинальное рабочее напряжение (Unom), В DC80В, AC240В, AC415В, AC125/25O, AC120/240
Выдерживаемое напряжение промышленной частоты, В главная цепь: 3000 В; вспомогательная цепь: 1000 В
Характеристика свободного срабатывания полностью свободное срабатывание
Параметры вспомогательных контактов AC25OВ 5A
Номинальная отключающая способность при КЗ (Icn), кА см. таблицу 2 ниже.
Номинальная рабочая частота (Hz)  для AC 250В: 50/60
Изностойкость, цикл. при рабочей частоте 6 циклов/1 мин Механическая 10000
Электрическая 6000
Сертификация CCC, CE, TUV, UL1O77, UL489A, UL489
Рабочая температура: от -40°C до +85°C
Диапазон температуры хранения: от -40°C до +85°C
Высота над уровнем моря: Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении: ◆ Относительная влажность атмосферы не должна превышать 50% при температуре окружающего воздуха +40°С,  при более низких температурах допускается более высокая относительная влажность. Например, при температуре окружающего воздуха 20°C относительная влажность может достигать 90%.
◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения Уровень 2
Категория применения Класс А
Степень защиты IP20
Тип крепления  Класс II
Экологические требования Соответствие стандарту RoHS
Крепёжные винты (для исполнений с винтами). Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм. Размер: M5. Момент затяжки: 2 Н·м
Соответствие стандартам

CCC, CE, TUV, UL1O77, UL489A

Таблица 2. Номинальная отключающая способность, кА

Номинальное напряжение (В)
 Номинальный ток, (А) Количество полюсов Номинальная отключающая способность (А)
3С (GB/T 17701) UL1O77 UL489A UL489 TUV/CE (EN60934)
DC80 1≤In≤30 1, 2 3000 3000,U1a 3000 — 3000
30≤In≤50 1500 1500,U1a 1500
DC65 1≤In≤50 1, 2 — 3000,U1a — — —
DC32 1≤In≤50 1, 2 — 5000,U3 — — —
AC240 1≤In≤30 1 4000 (L, K)
3000 (R, I)		 — — — —
30≤In≤50 3000 (L, K)
1500 (R, I)		 — — — —
AC415 1≤In≤30 2, 3 4000 (L, K)
3000 (R, I)		 — — — —
30≤In≤50 3000 (L, K)
1500 (R, I)		 — — — —
AC250 1≤In≤30 1 — 5000,C1a
3000, U1a		 — — —
30≤In≤50 1000,U1
AC125/250 1≤In≤30 2 — 3000, U1a — — —
30≤In≤50 2000, U3
AC250 3Ф 1≤In≤30 3 — 5000, U1a — — —
30≤In≤50 1000, U3
AC120 0.1-30 1 — — — 5000 —
AC125/240 0.1-30 2, 3 — — — 5000 —
Примечание: «R, L, K» означает код сертификации. См. в примечаниях для конкретного наименованияи модели

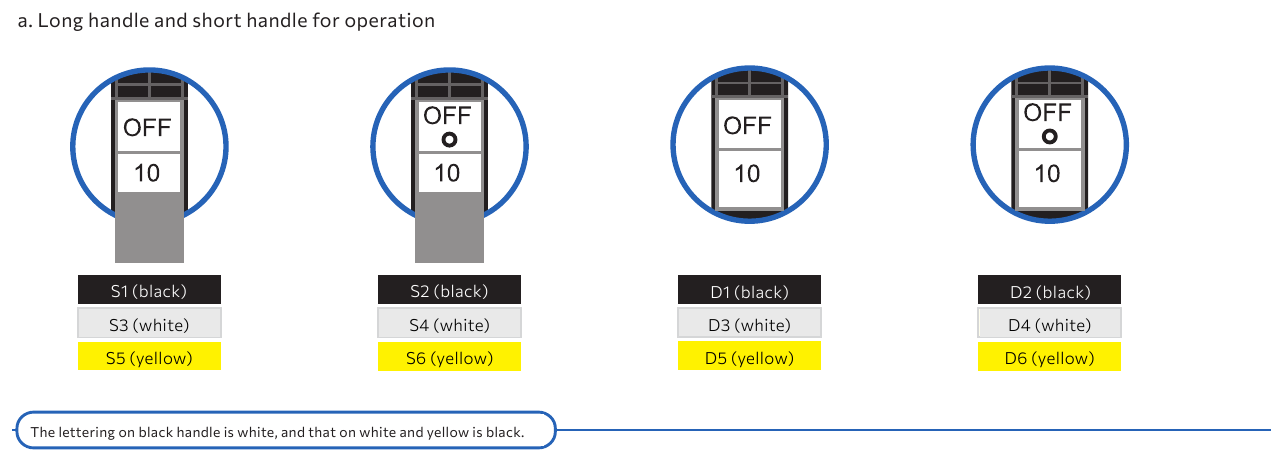

Таблица 3. Схема способов управления

Время-токовые характеристики
Таблица 4. Время отключения, с
Кривая Время отключения в сек для разных значений тока:
In 125% In  200% In  600% In  1000% In
Z2 Без отключения 0,5-6,5 0,13-1,2 0,008-0,12 0,004-0,06
Z4 Без отключения 2-60 0,6-20 0,011-1,3 0,004-0,1
Z6 Без отключения 45-345 9-60 0,15-5,8 0,005-1,7
J2 Без отключения 0,7-12 0,13-1,3 0,008-0,13 0,004-0,055
J4 Без отключения 10-160 2,2-20 0,02-1,3 0,005-0,065
J6 Без отключения 50-700 10-90 0,1-7 0,006-2

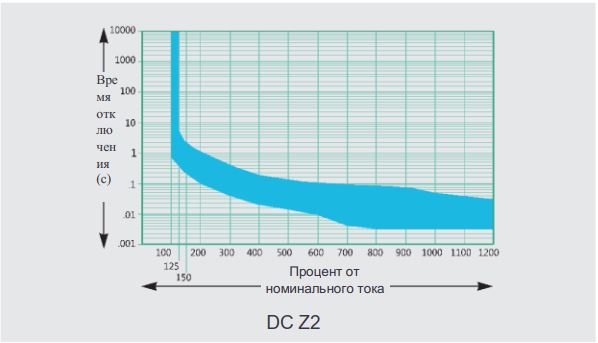

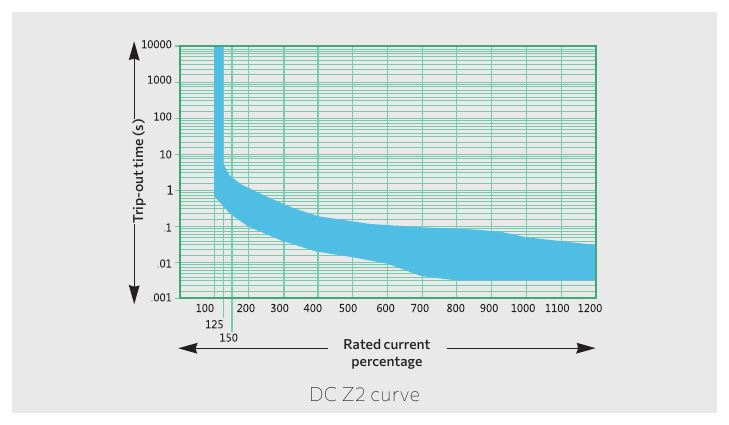

Время-токовые характеристика Z2:

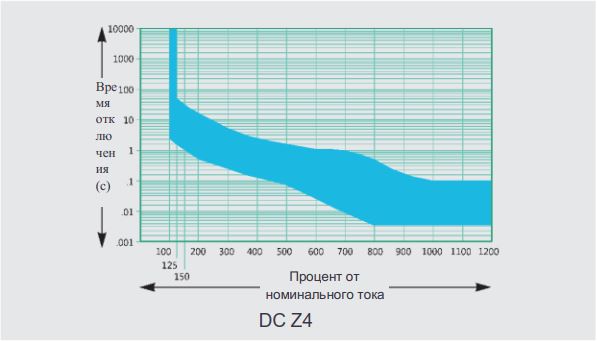

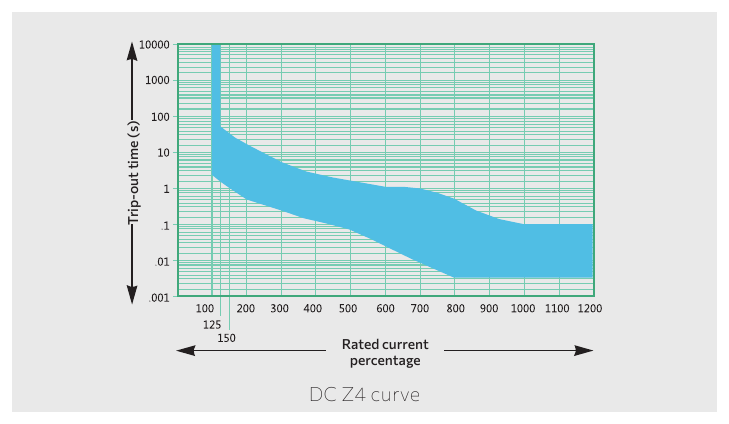

Время-токовые характеристика Z4:

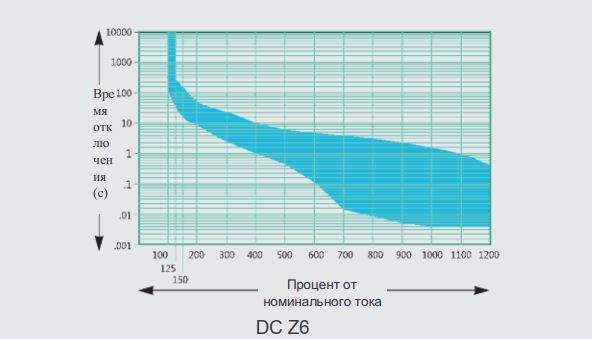

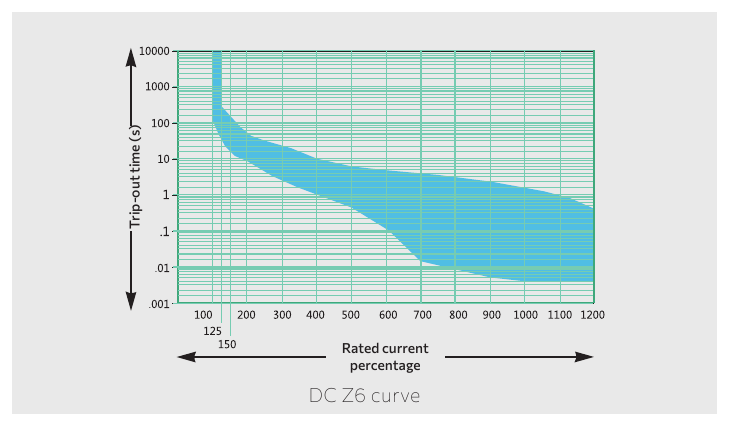

Время-токовые характеристика Z6:

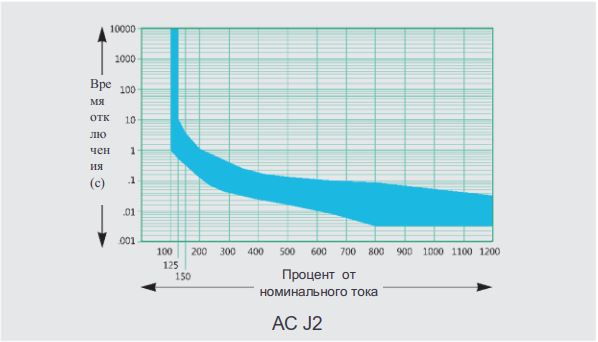

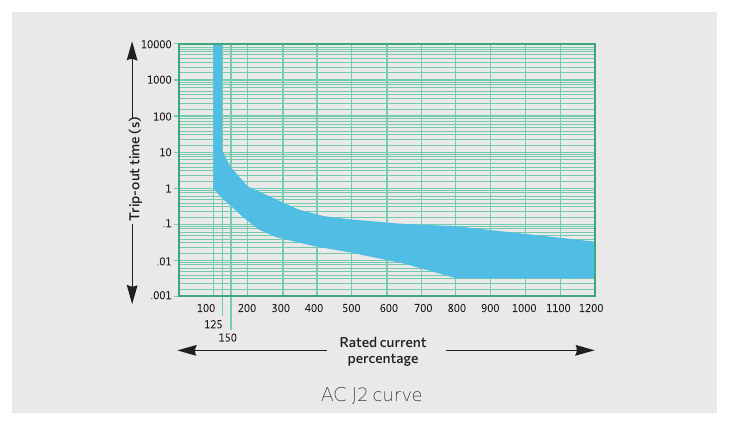

Время-токовые характеристика J2:

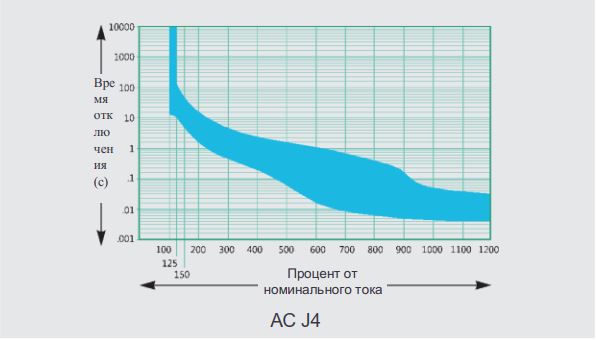

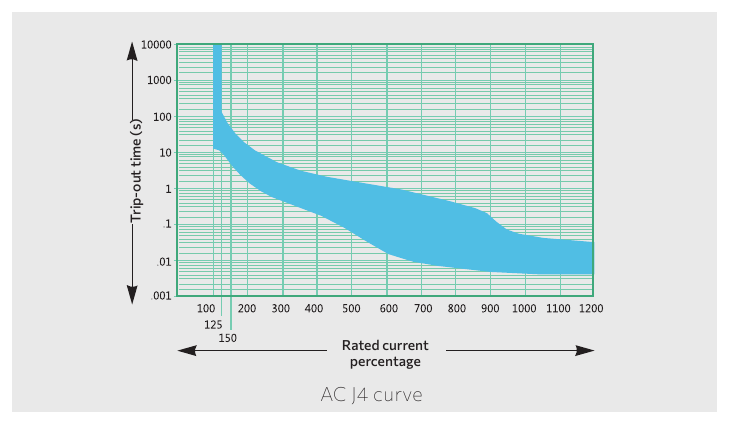

Время-токовые характеристика J4:

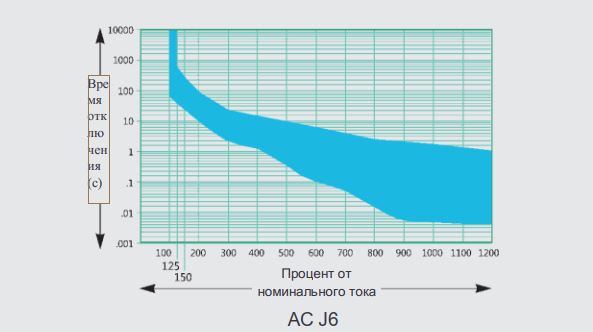

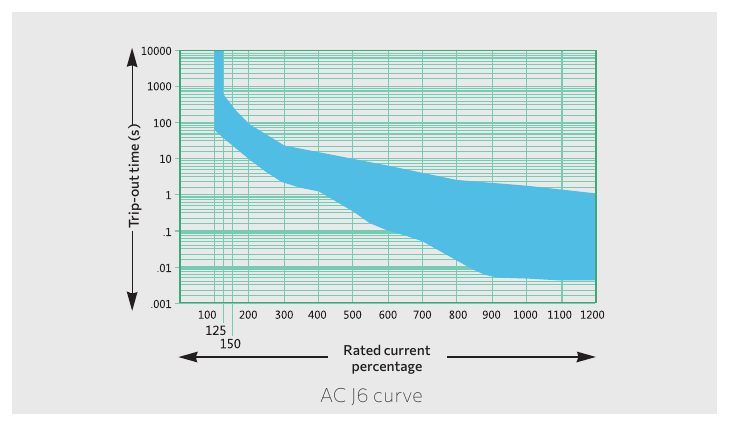

Время-токовые характеристика J6:

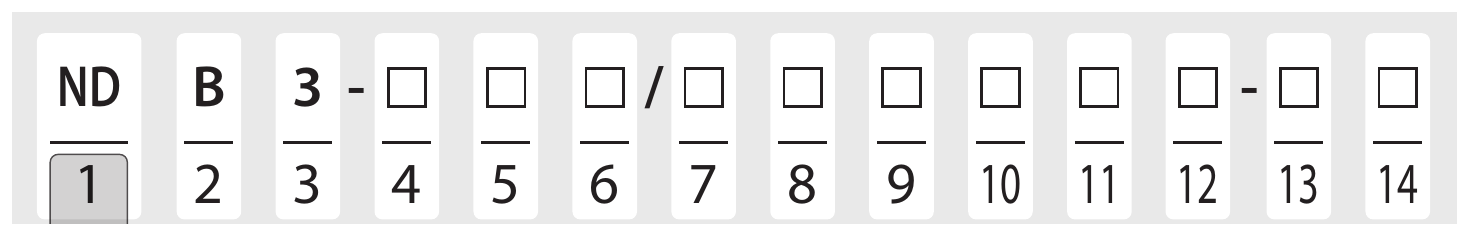

ND
B
3
-
50
1 2 3 4 5 6 7 8 9 10 11 12 13 14

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код бренда Nader
2 Код исполнения B: автоматический выключатель
3 Серийный номер конструкции
4 Типоразмер 50
5 Код характеристики отключения Z2: короткая задержка DC; J2: короткая задержка AC;
Z4: средняя задержка DC; J4: средняя задержка AC;
Z6: длинная задержка DC; J6: длинная задержка AC
6 Номинальный ток (А) 0.5, 1, 2, 2.5, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 16, 20, 24, 25, 30, 32, 35, 40, 45, 50
7 Количество полюсов 1: 1P;
2: 2P
3: 3Р (только для АС)
8 Код способа установки L: винтовое крепление M3;
Q: встроенный;
M: винтовое крепление 6-32 UNC

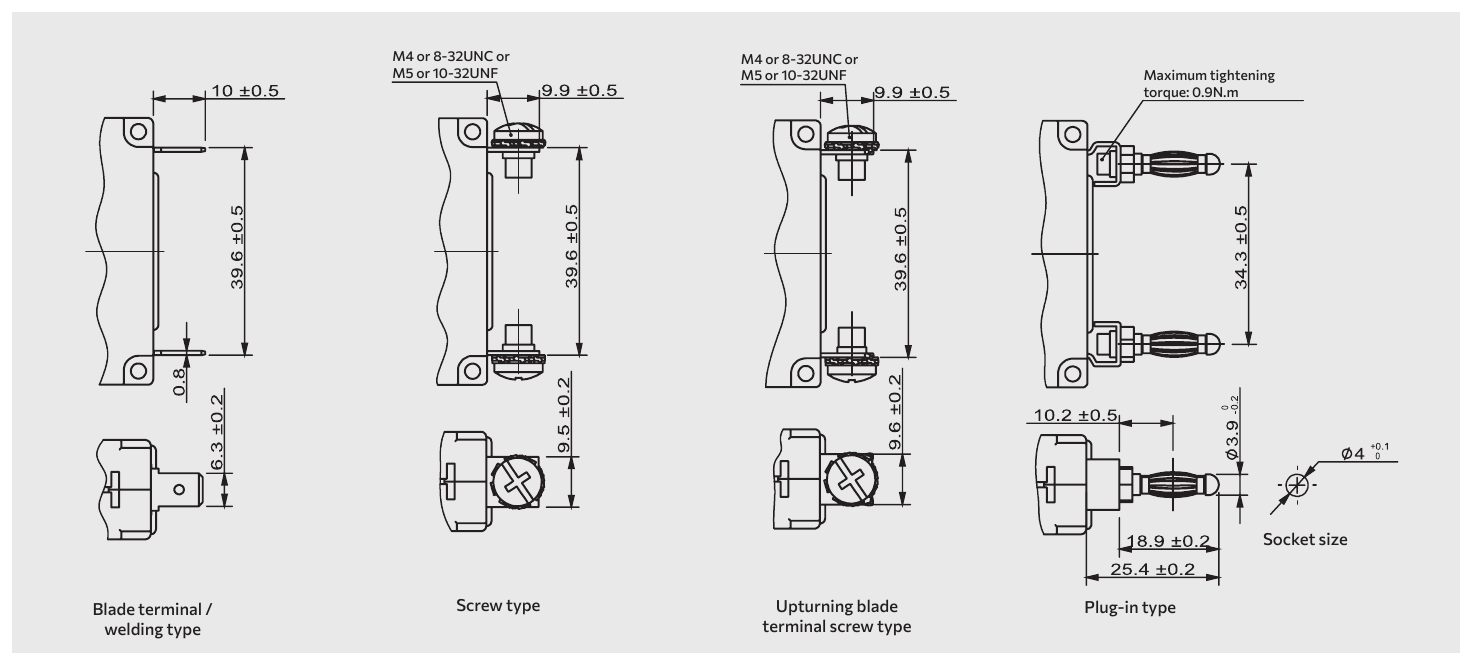

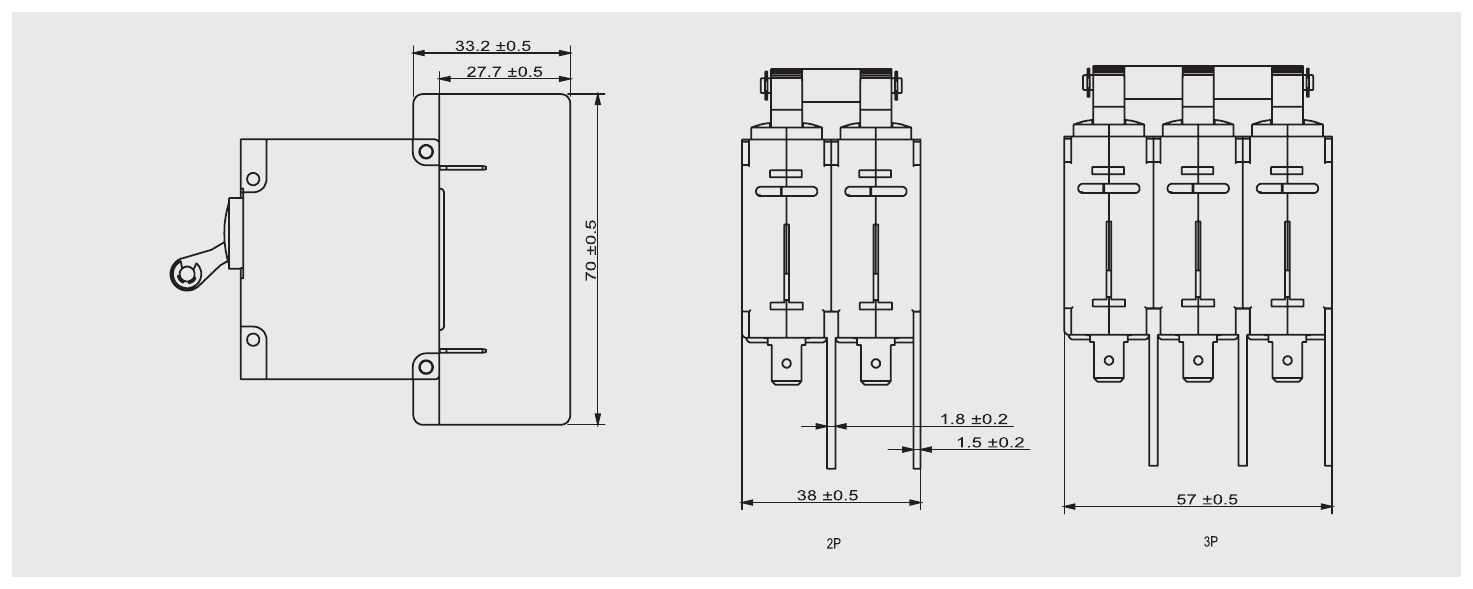

9 Код способа подключения C: Вставная клемма(стандарт:≤50A, UL4892≤30A)
E: Винтовая клемма8-32UNC (стандарт:≤30A, UL489≤20A)
F: Винтовая клемма M5 с загнутой вверх пластиной(стандарт ≤50A, UL489≤30A)
G: Винтовая клемма10-32UNF (стандарт: <50A, UL489<30A)
H: Ножевая клемма(стандарт: <30A, UE489<20A)
J: Винтовая клемма 8-32UNC с загнутой вверх пластиной(стандарт ≤30A, UL489≤20A)
K: Винтовая клемма 10-32UNF с загнутой верх пластиной(стандарт ≤50A, UL489≤30A)
L: Винтовая клемма M5(стандарт: ≤50A)
P: Винтовая клемма M4 (обычная: ≤30A, UE489≤20A)
R: Винтовая клемма M4 с загнутой вверх пластиной(стандарт ≤30A, UL489≤20A)

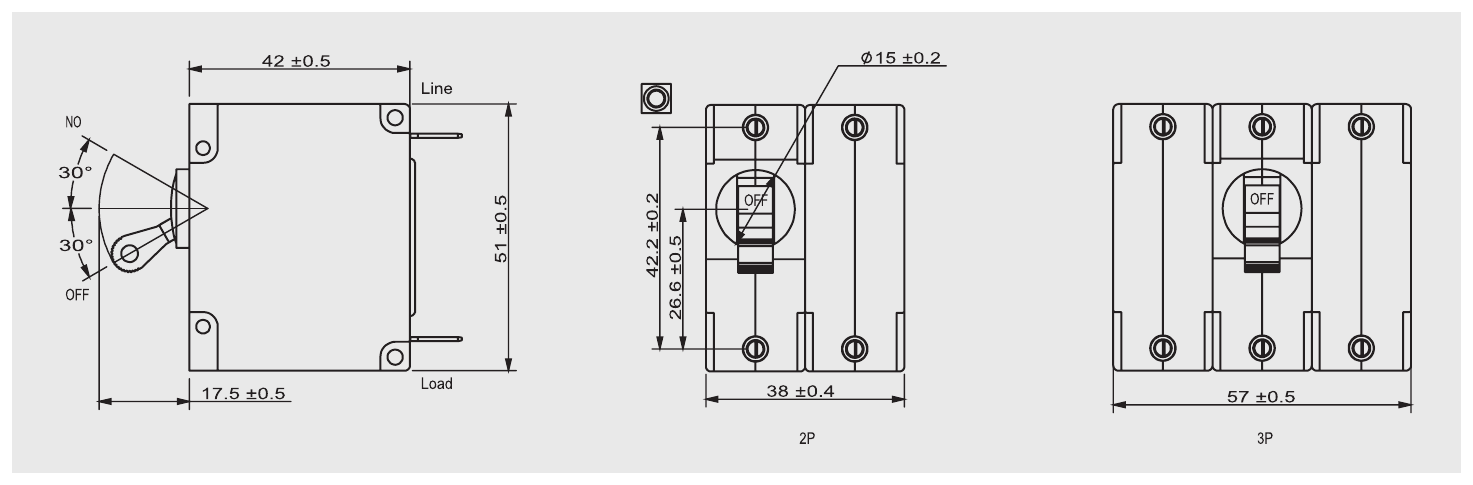

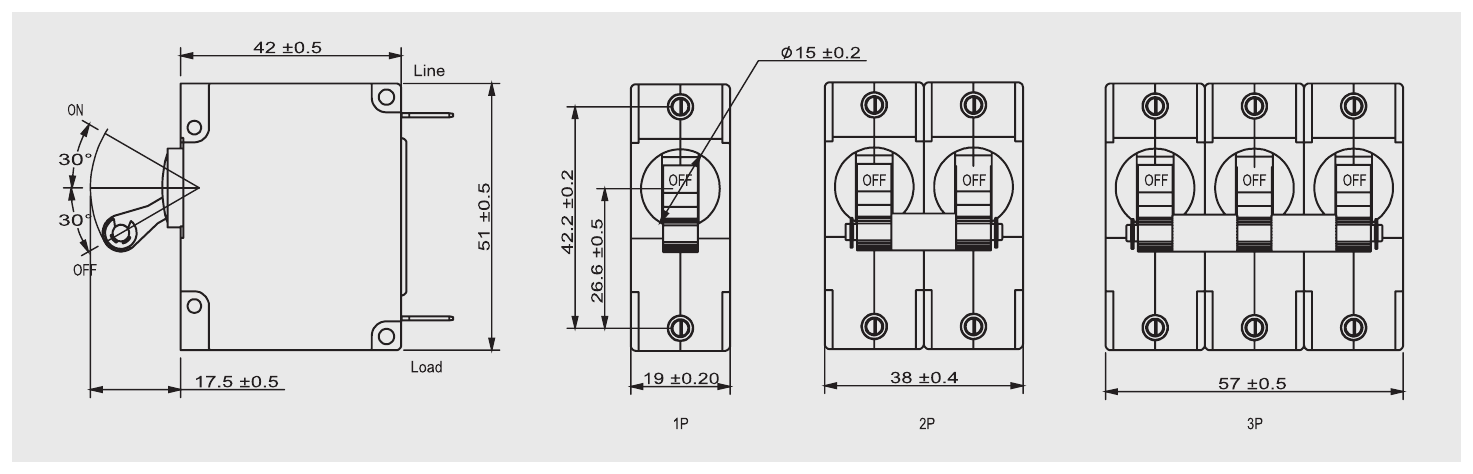

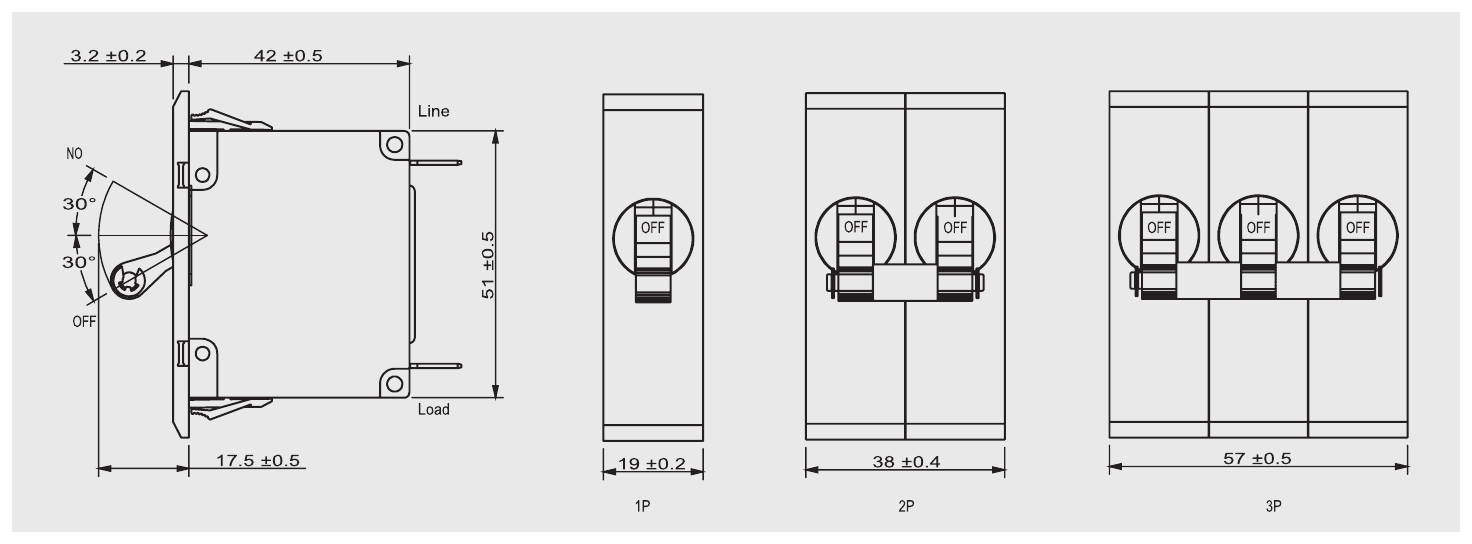

10 Код способа управления S1: черная длинная ручка, белый текст: ВКЛ./ВЫКЛ., с обозначением номинального тока
S2: черная длинная ручка, белый текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока
S3: белая длинная ручка, черный текст: ВКЛ./ВЫКЛ., с обозначением номинального тока
S4: белая длинная ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока
S5: желтая длинная ручка, черный текст: ВКЛ./ВЫКЛ., с обозначением номинального тока
S6: желтая длинная ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока

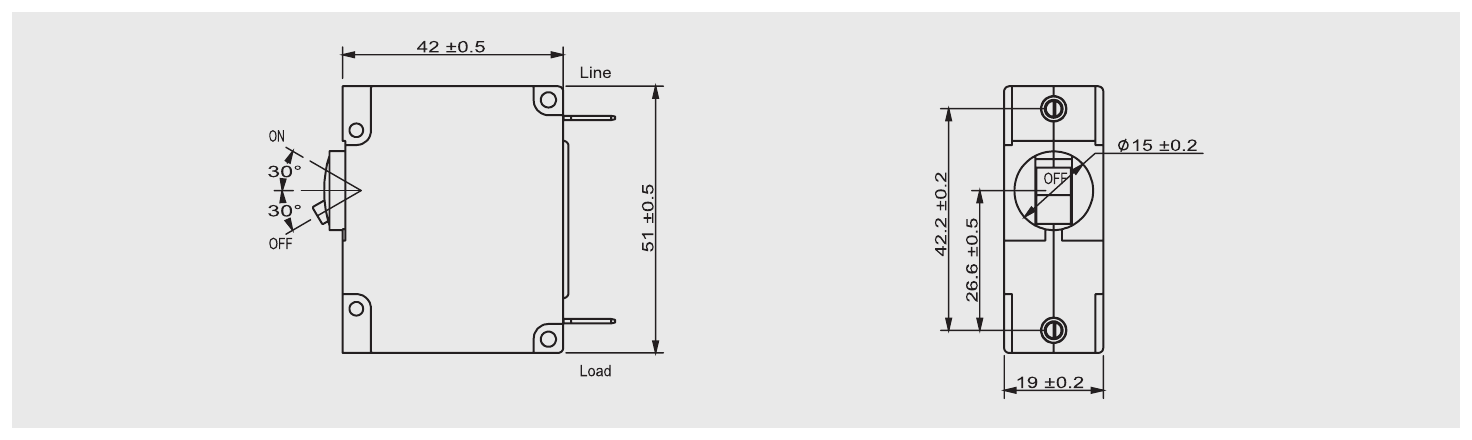

D1: черная короткая ручка, белый текст: ВКЛ./ВЫКЛ., с обозначением номинального тока
D2: черная короткая ручка, белый текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока
D3: белая короткая ручка, черный текст: ВКЛ./ВЫКЛ., с обозначением номинального тока
D4: белая короткая ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока
D5: желтая короткая ручка, черный текст: ВКЛ./ВЫКЛ., с обозначением номинального тока
D6: желтая короткая ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока

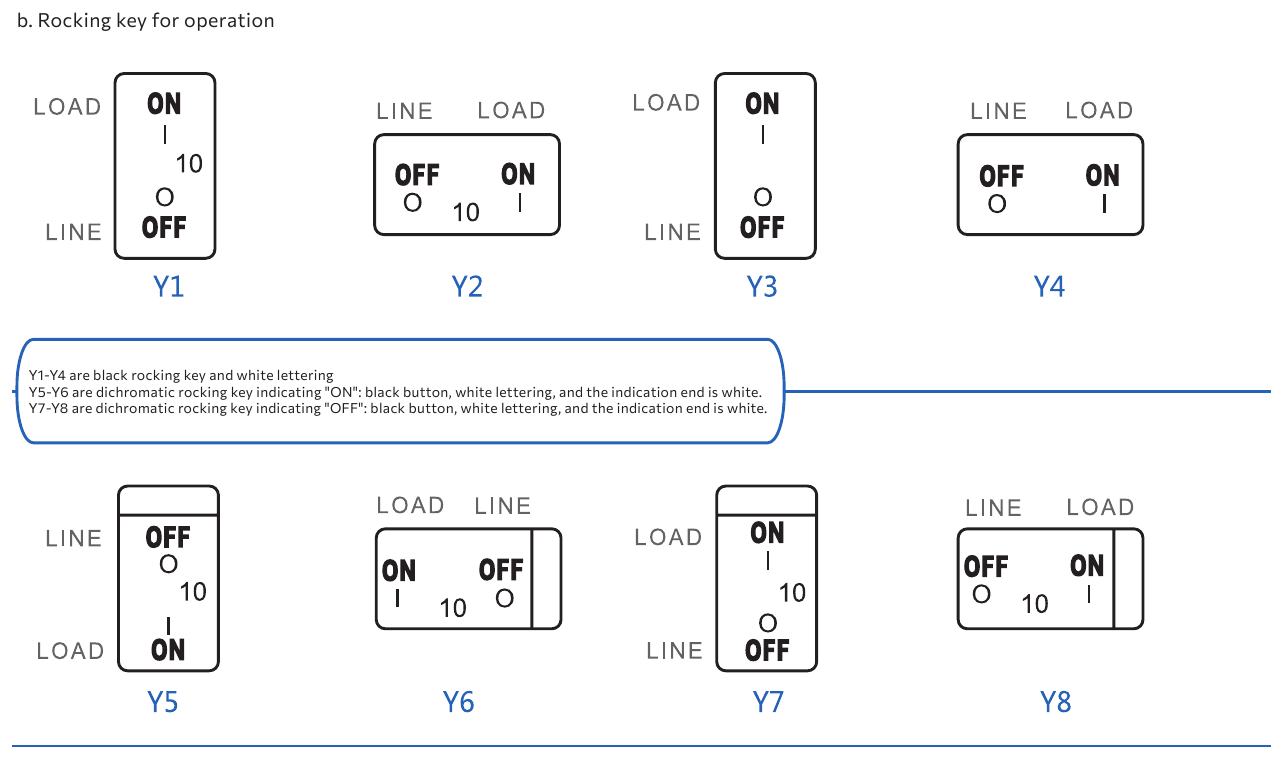

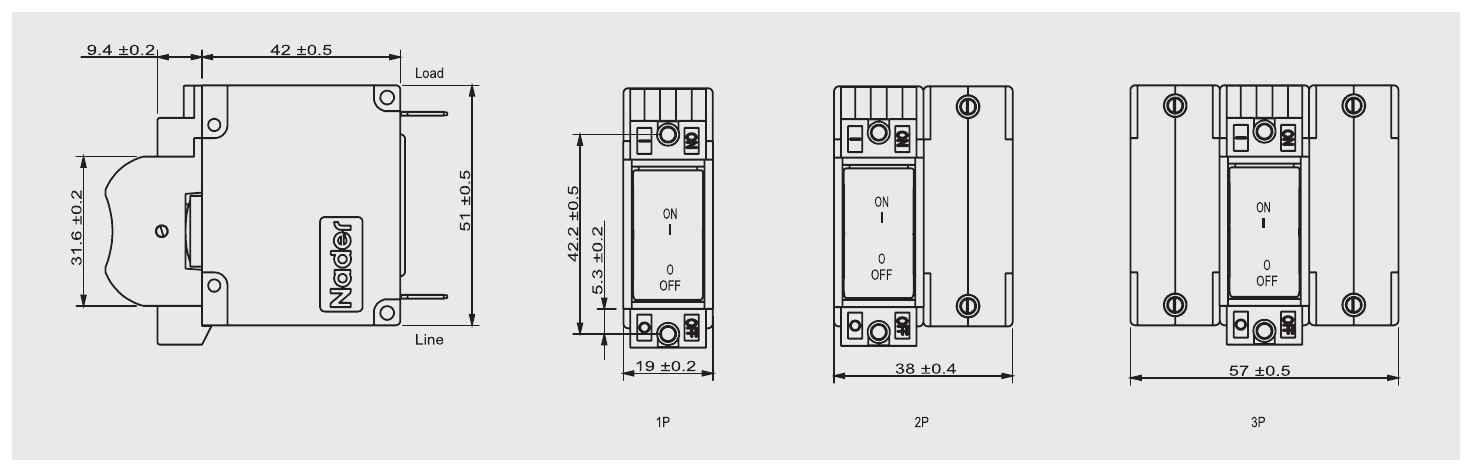

Y1: одноцветная качающаяся клавиша, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока
Y2: одноцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока
Y3: одноцветная качающаяся клавиша, белый вертикальный текст: ВКЛ./ВЫКЛ., ввод/вывод
Y4: одноцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ./ВЫКЛ., ввод/вывод

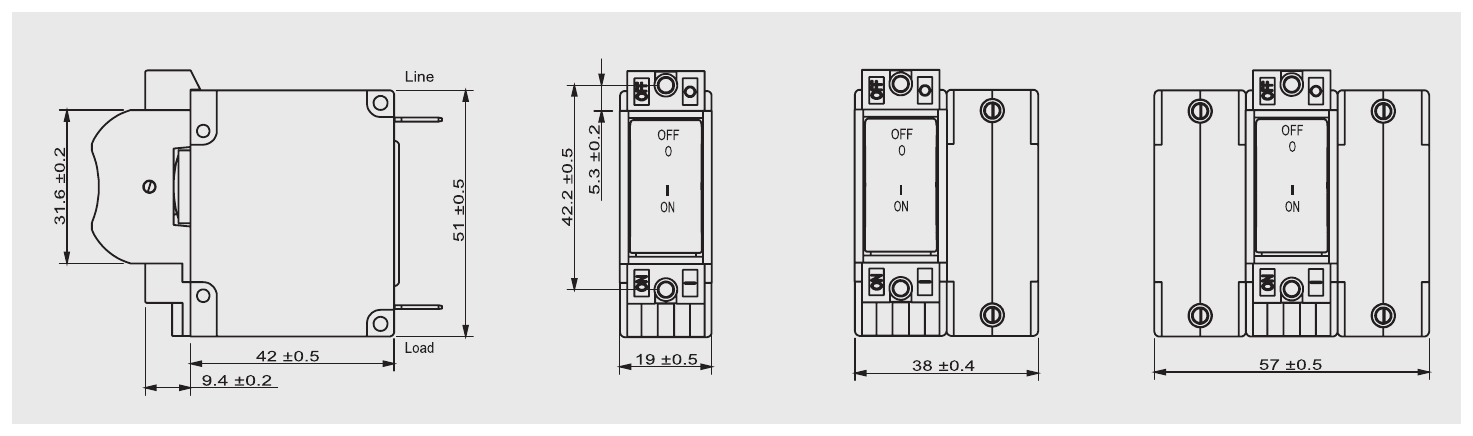

Y5: двухцветная качающаяся клавиша, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация включения, с обозначением номинального тока
Y6: двухцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация ВКЛ, с обозначением номинального тока
Y7: двухцветная качающаяся клавиша, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока
Y8: двухцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока

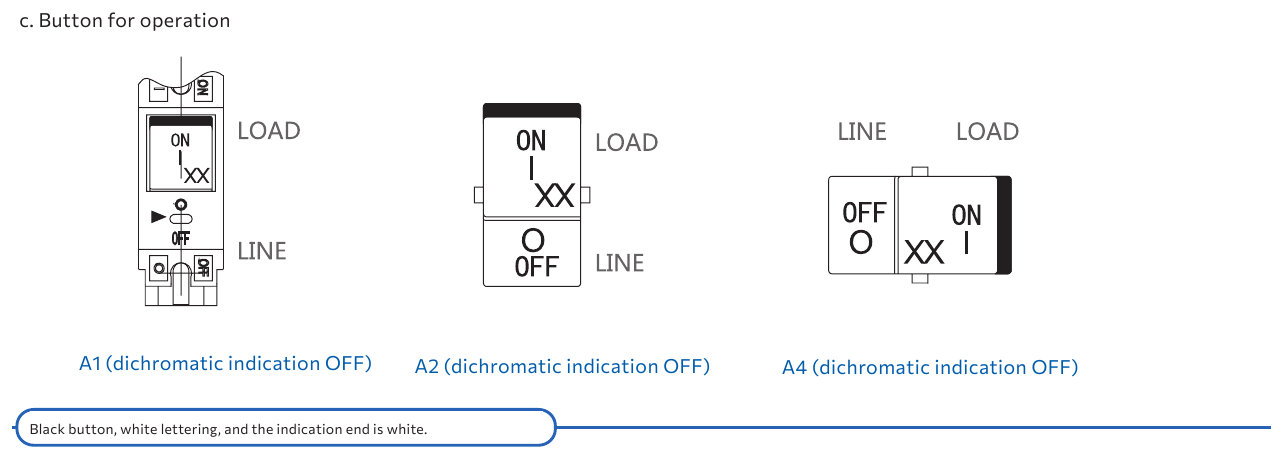

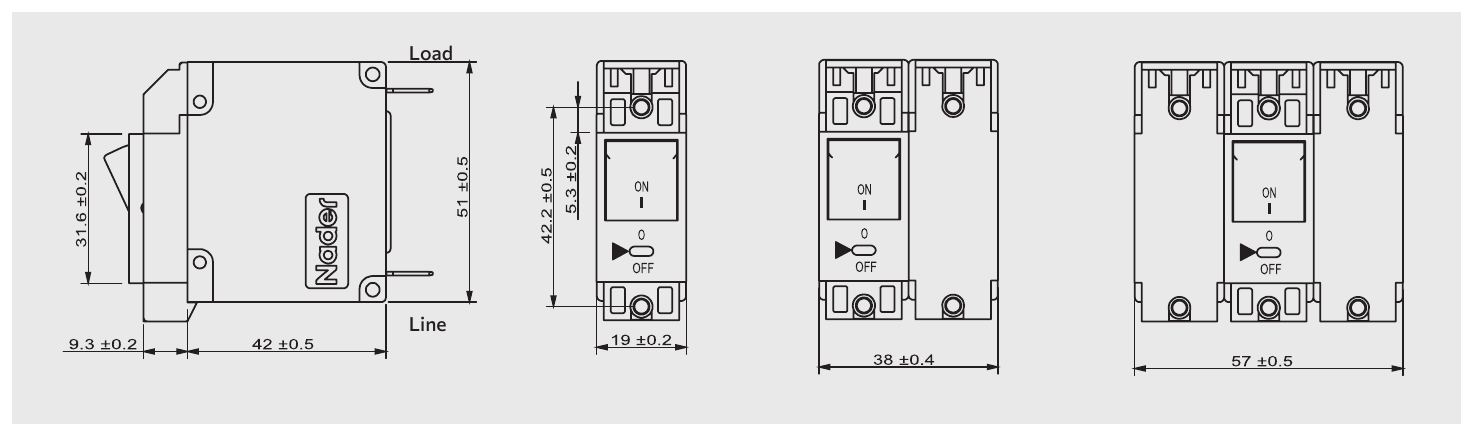

A1: черная кнопка, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока, белая индикация выключения, положение выключено с предохранителем
A2: черная кнопка, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока, белая индикация выключения
A4: черная кнопка, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока, белая индикация выключения
11 Код количества приводов А:1 шт. на каждый полюс;
В:1 шт. на все полюса (2 и более полюсов)

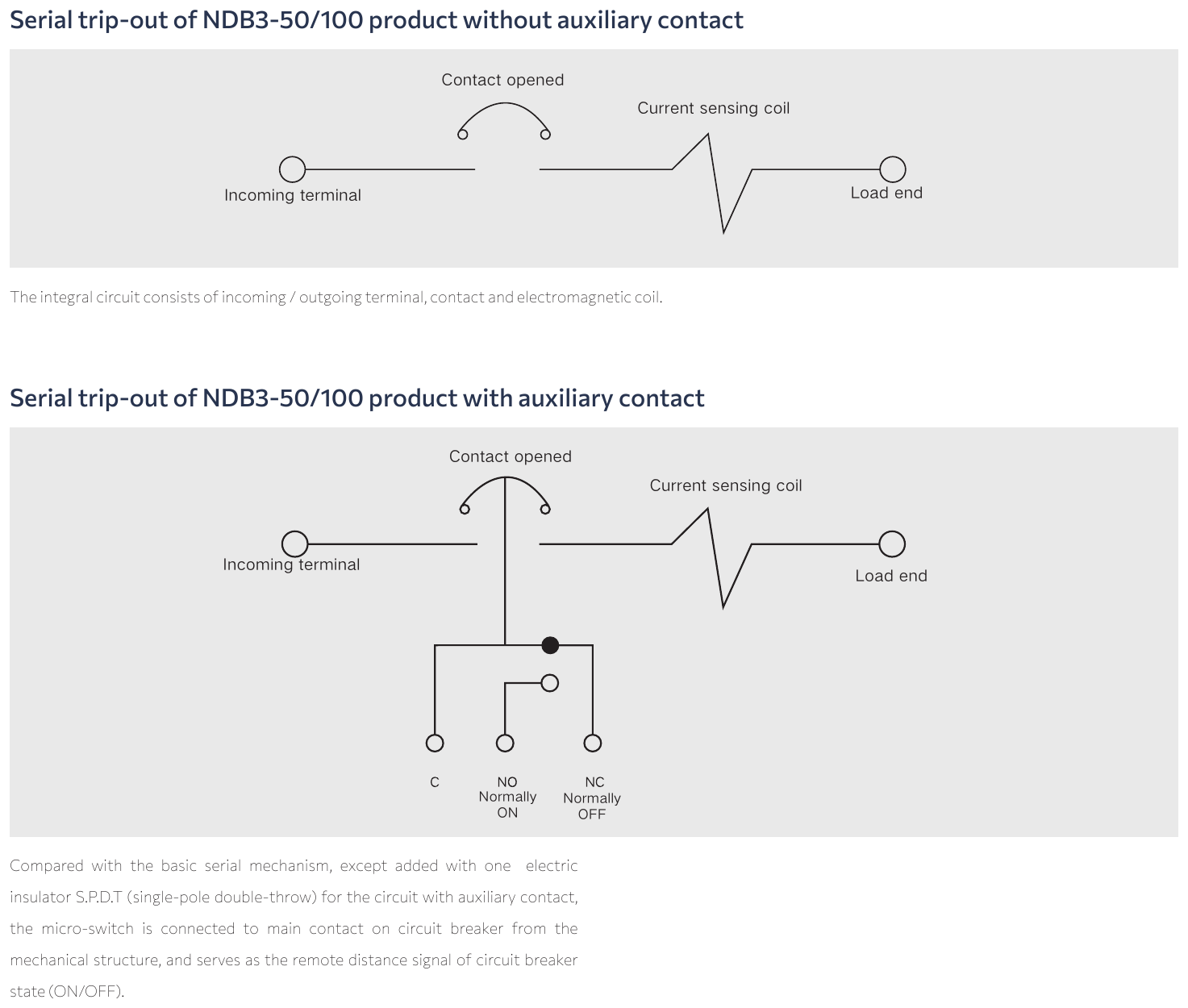

12 Код аксессуаров 0: без аксессуаров
1: со вспомогательными контактами (в зависимости от варианта направления монтажа, установлен с левой стороны)
13 Код сертификации Нет кода: Сертификация CCC, TUV, CE
R: CCC,UV,CE,UL1077
L: CCC, TUV, CE, UL489A (только для продуктов DC)
К: Сертификация CCC, TUV, CE, UL489 (только для продуктов АС)
14 Код заказчика Код заказчика (дополнительная опция)
