NDB3-30 — компактный автоматический выключатель для оборудования с гидравлическим-электромагнитным расцепителем. Номинальные токи — от 0,1 до 30 А, напряжение — до AC 250 В (50/60 Гц) или DC 80 В, также DC 65 В. Выключатель защищает цепь от перегрузки и короткого замыкания и служит для нечастых оперативных коммутаций.

Корпус защёлкивается в вырез панели и совмещает функции защиты и выключателя питания с клавишей ON/OFF. Клавиши выпускаются в чёрном, белом, оранжевом и красном цвете с вертикальной или горизонтальной надписью, корпус — чёрный или серый, с защитой клавиши или без неё. Клеммы — ножевые/под пайку, винтовые M4 или 8-32UNC, с отогнутыми лепестками или штыревые.

Две характеристики задержки — короткая (Z2/J2) и средняя (Z4/J4) — подбираются под пусковые токи нагрузки. Типовые области применения: телекоммуникационное и компьютерное оборудование, промышленная автоматика, ИБП, железнодорожная и судовая техника, лифты, переносные источники питания. Изделие соответствует IEC 60934, GB/T 17701, UL1077 и UL489A.

Особенности и преимущества

Гидравлический-электромагнитный расцепитель, механизм свободного расцепления
Номинальные токи 0,1–30 А; исполнение для грозозащиты 10–30 А
Напряжение AC 250 В (50/60 Гц), DC 80 В, DC 65 В
Исполнения 1P и 2P
Характеристики Z2/J2 (короткая задержка) и Z4/J4 (средняя задержка)
Защёлкивающийся монтаж в панель, клавиша ON/OFF в 4 цветах
6 вариантов клемм: ножевые/под пайку, винт M4 или 8-32UNC, с отогнутыми лепестками, штыревые
Износостойкость 10 000 / 6 000 циклов (механическая / электрическая)
Вибростойкость 3g (8–500 Гц), ударостойкость 30g
Рабочая температура −40…+85 °C, влажность до 95 %
Стандарты IEC 60934, GB/T 17701, UL1077, UL489A; сертификаты CCC, CE, TUV

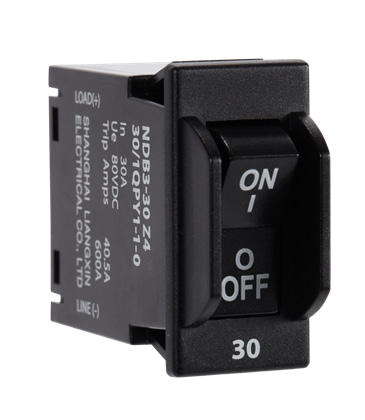

Внешний вид

Время-токовые характеристики

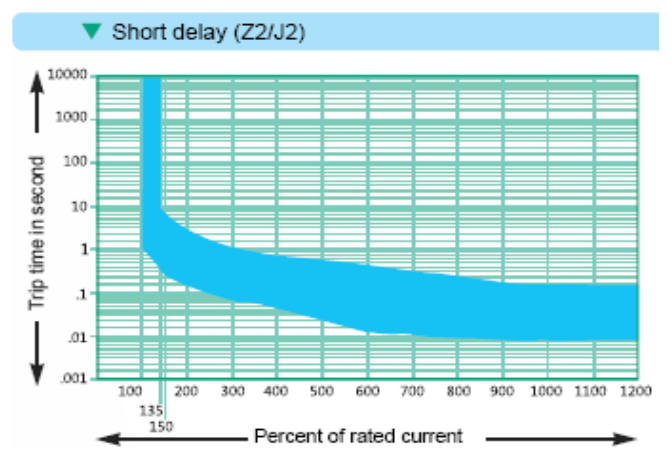

Кривая срабатывания: короткая задержка Z2/J2

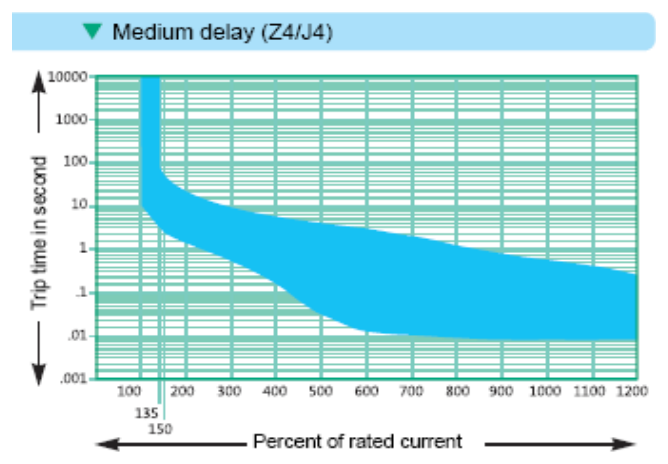

Кривая срабатывания: средняя задержка Z4/J4

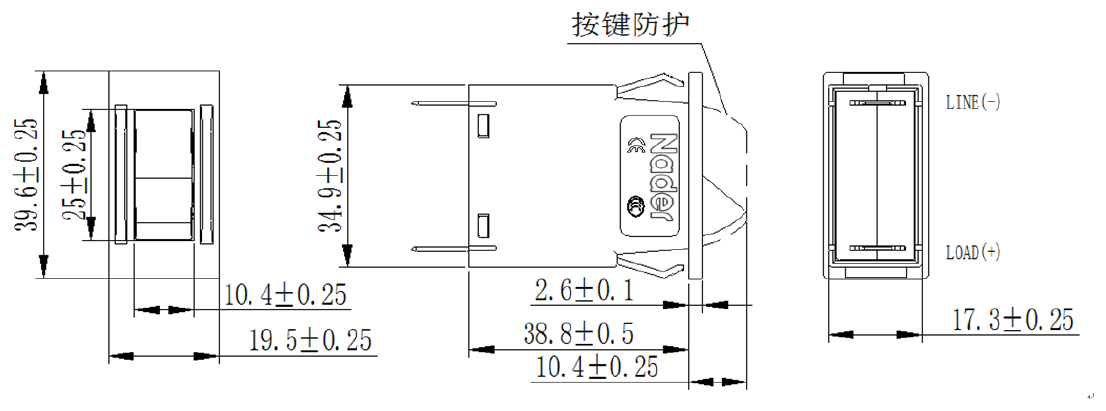

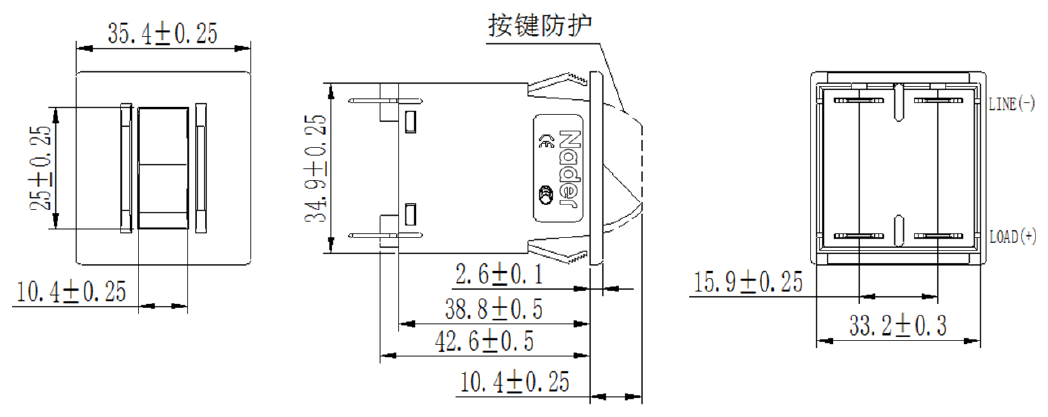

Габаритные и установочные размеры

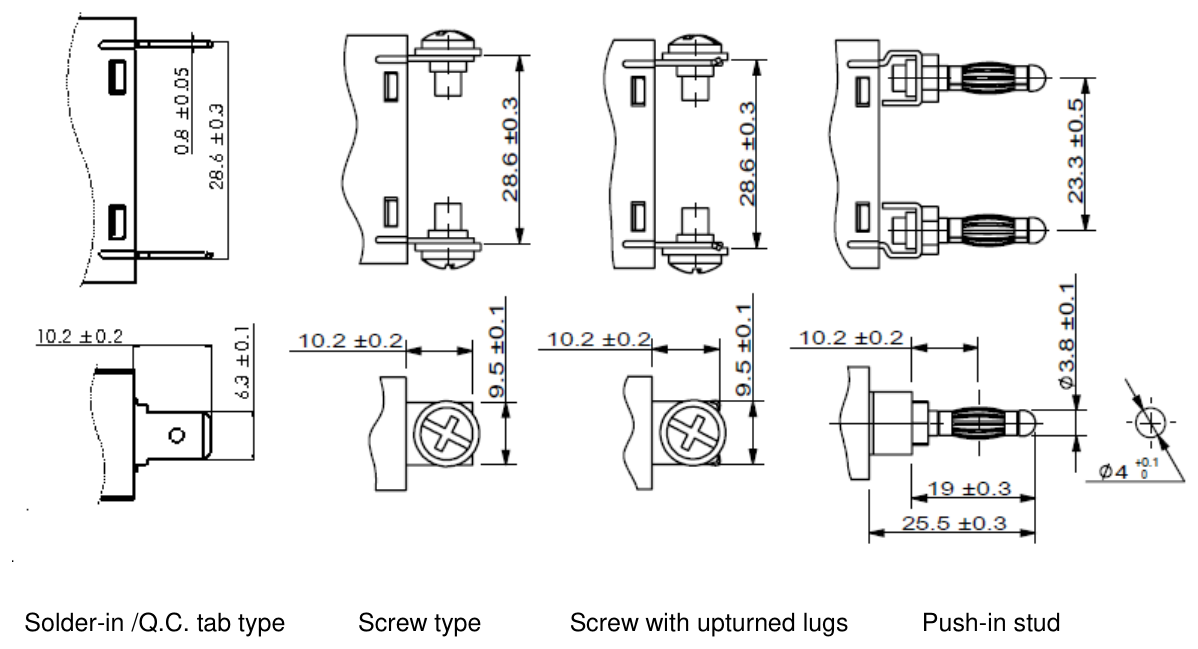

Размеры клемм: ножевая/под пайку, винтовая, с отогнутыми лепестками, штыревая

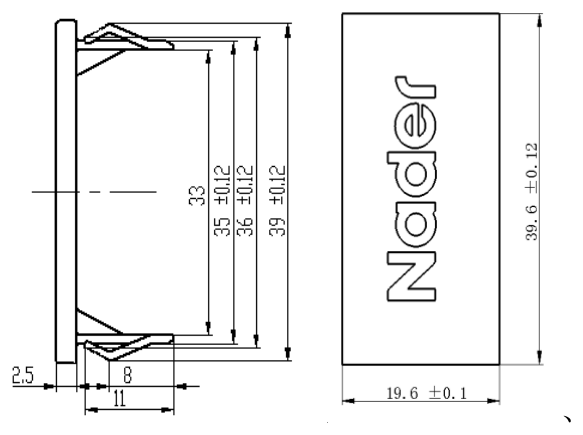

Монтажная накладка NM3, габаритные размеры

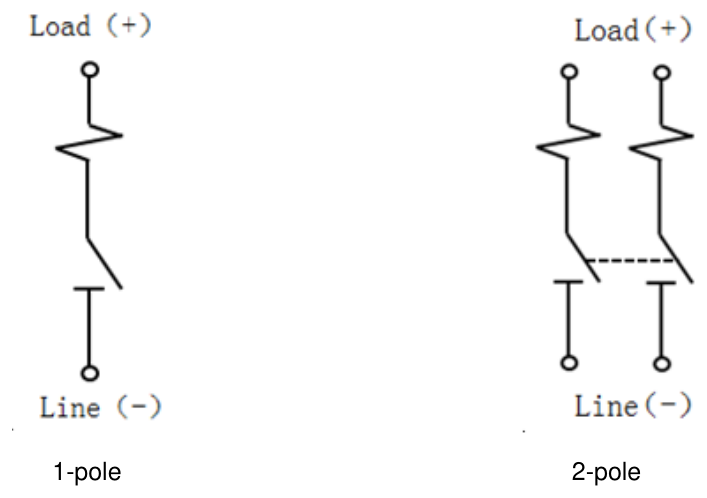

Схемы подключения

Дополнительно

Структура кода заказа

Позиция	Значение	Варианты
1	Код марки	ND — Nader
2	Код изделия	B — автоматический выключатель для оборудования
3	Номер разработки	3
4	Типоразмер	30
5	Характеристика срабатывания	Z2 — DC короткая задержка; Z4 — DC средняя задержка; J2 — AC короткая задержка; J4 — AC средняя задержка
6	Номинальный ток, А	стандартное исполнение: 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,75; 0,8; 0,9; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 11; 12; … 30 (шаг 1 А); исполнение для грозозащиты: 10…30 (шаг 1 А)
7	Число полюсов	1 — один полюс; 2 — два полюса
8	Способ монтажа	Q — защёлкивающийся монтаж в панель
9	Способ подключения	H — под пайку / ножевая Q.C.; C — штыревой вывод; E — винт 8-32UNC; J — винт 8-32UNC с отогнутыми лепестками; P — винт M4; R — винт M4 с отогнутыми лепестками
10	Тип клавиши	Y1/Y2 — чёрная, белая надпись верт./гориз.; Y3/Y4 — белая, чёрная надпись верт./гориз.; Y5/Y6 — оранжевая, чёрная надпись верт./гориз.; Y7/Y8 — красная, чёрная надпись верт./гориз.
11	Цвет корпуса	1 — чёрный; 2 — серый; 3 — чёрный без защиты клавиши; 4 — серый без защиты клавиши
12	Аксессуары	0 — без аксессуаров
13	Сертификация	без кода — TUV, CE, CCC; R — UL1077, TUV, CE, CCC; L — UL489A, TUV, CE, CCC
14	Код заказчика	XXXXX — по запросу

Назначение:

Серия автоматических выключателей NDB3-30 (гидромагнитные) предназначена для использования в энергосистемах со следующими параметрами:

Номинальный ток: от 0,1А до 30А
Номинальное напряжение: до AC250V (50/60Гц) или DC80V

Основные функции:

Защита от перегрузки
Защита от короткого замыкания
Возможность нечастых включений/отключений

Области применения:

Компьютерное и периферийное оборудование
Системы промышленной автоматизации
Телекоммуникационное оборудование
Системы электропитания
Источники бесперебойного питания (ИБП)
Железнодорожный транспорт
Морские суда
Космические аппараты
Лифтовое оборудование
Портативные источники питания

Данные выключатели обеспечивают надежную защиту электрооборудования в различных отраслях промышленности и транспорта.

Особенности:

Номинальный ток In: 0,1–30 А
Отключающая способность: Icn 1 кА (AC 250 В), 0,6 кА (DC 80 В), 1 кА (DC 65 В)
Количество полюсов: 1P, 2P
Номинальное напряжение: AC 250 В 50/60 Гц; DC 80 В; DC 65 В
Характеристика: Z2/J2 (короткая), Z4/J4 (средняя задержка)
Стандарт: IEC 60934, GB/T 17701, UL1077, UL489A

Конструктивное исполнение:

В гидравлических выключателях используется гидравлический электромагнитный механизм расцепления, обеспечивающий отключение как при перегрузке, так и при коротком замыкании, что делает устройство полным электромагнитным выключателем.

Гидравлический выключатель не содержит термоэлемента, поэтому не требует времени на охлаждение и может быть повторно замкнут сразу после устранения тока замыкания.

Эффективность отключения практически не зависит от температуры окружающей среды, а определяется только магнитным потоком, создаваемым током в катушке. Это позволяет гидравлическим магнитным выключателям сохранять производительность даже при высоких температурах.

Вязкость гидравлического масла зависит от температуры. , что оказывает положительное воздействие. При низких температурах вязкость выше, увеличивается время задержки срабатывания, что позволяет обеспечить дополнительное время реагирования при запуске оборудования в холодном состоянии. При высоких температурах вязкость снижается, уменьшается время задержки, и устройство быстро срабатывает для тепловой защиты. Это свойство обратной задержки по времени способствует защите от перегрузок.

Работа расцепителя зависит только от магнитного потока, создаваемого током, протекающим через катушку, и в меньшей степени подвержены влиянию изменений температуры окружающей среды, следовательно, нет необходимости учитывать снижение рабочего тока из-за высокой температуры.

Автоматический выключатель не имеет термоэлемента, охлаждение не требуется, и как только ток короткого замыкания исчезает, его можно снова включить.

Время-токовые характеристики определяются как катушкой, так и гидравлическим магнитом, а рабочие характеристики могут быть изменены путем настройки параметров гидравлического магнита и катушки. Это позволяет легко адаптировать оборудование под конкретные технические требования клиентов, обеспечивая точные настройки и минимальную погрешность в работе. Задаваемые настройки выключателя является точными, а повторяющаяся погрешность функционирования невелика.

Автоматические выключатели Nader обладают рядом характеристик, обеспечивающих их надежность и универсальность в использовании. Расстояние между размыкающими подвижными и неподвижными контактами большое и варьируется в зависимости от серии: (у NDB3-30 -не менее 4,5 мм, у NDB3-50 - не менее 8,5 мм, а у NDB3-100 - не менее 10 мм). Корпус выполнен из материалов с высокими изоляционными свойствами, что позволяет использовать выключатель в качестве качестве разъединителя безопасности.

Поддерживаются различные типы электрического подключения, включая винтовое, зажимное, с наконечником, через разъемную клемму и болтовое, что облегчает выбор подходящего способа подключения для конкретного проекта.

Возможны различные варианты монтажа, такие как винтовой наружный монтаж и встроенная установка, что упрощает интеграцию в оборудование клиента.

Разнообразие способов управления: длинная рукоятка, короткая рукоятка и качающаяся клавиша. Различные способы управления могут быть выбраны в соответствии с особенностями проектных решений для обеспечения безопасной работы оборудования.

Компактные габариты эффективно экономят пространство в шкафу.

Более подробные характеристики см. на вкладке Характеристики

Таблица 1. Основные рабочие параметры

Модель		NDB3-30
Номинальный ток (Inom), А		0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.75,0.8, 0.9, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5 , 8, 8.5, 9, 9.5, 10, 11, 12, 13,14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30
Характеристика отключения		Z2: короткая задержка DC; Z4: средняя задержка DC; J2:короткая задержка AC; J4: средняя задержка AC;
Количество полюсов		1P , 2P (только для AC250В и DC80В)
Номинальное рабочее напряжение (Unom), В		AC250В (50-60Гц), DC80В, DC65В
Выдерживаемое напряжение промышленной частоты, В		2500
Характеристика свободного срабатывания		полностью свободное срабатывание
Номинальная отключающая способность при КЗ (Icn), кА		см. таблицу 2 ниже.
Номинальная рабочая частота (Hz)		для AC 250В: 50/60
Изностойкость, цикл. при рабочей частоте 6 циклов/1 мин	Механическая	10000
	Электрическая	6000
Сертификация		CCC, CE, TUV, UL1O77, UL489A
Рабочая температура:		от -40°C до +85°C
Диапазон температуры хранения:		от -40°C до +85°C
Высота над уровнем моря:		Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении:		◆ Относительная влажность атмосферы не должна превышать 50% при температуре окружающего воздуха +40°С, при более низких температурах допускается более высокая относительная влажность. Например, при температуре окружающего воздуха 20°C относительная влажность может достигать 90%. ◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения		Уровень 2
Категория применения		Класс А
Степень защиты		IP20
Тип крепления		Класс II
Экологические требования		Соответствие стандарту RoHS
Крепёжные винты (для исполнений с винтами). Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм.		Размер: M4. Момент затяжки: 1,2 Н·м
Параметры виброустойчивости и ударостойкости (без нагрузки):	Испытание на вибрацию:	устойчивы к вибрациям в диапазоне частот 8~500~8 Гц с ускорением 3g
	Испытание на удар:	выдерживают ударные нагрузки до 30 г. с длительностью импульса: 30 мс
Соответствие стандартам		CCC, CE, TUV, UL1O77, UL489A

Таблица 2. Номинальная отключающая способность при КЗ (Icn), кА

Номинальное напряжение (В)	Частота	Номинальный ток, (А)	Количество полюсов	Номинальная отключающая способность (А)
				3С (GB/T 17701)		UL1O77	UL489A	TUV/CE (EN60934)
				Inc	Icn	UL1O77	UL489A	Inc	Icn
AC250В	50/60 Гц	0.1-30	1, 2	1500	1000	1000,U1	—	1500	1000
DC80В	—	0.1-30	1, 2	1000	600	1000,U1	—	1000	600
DC65В	—	1-30	1, 2	—	1000	—	—	—	—
DC80В	—	0.1-30	1	—	—	—	600	—	—
DC65В	—	0.1-30	1	—	—	—	1000	—	—

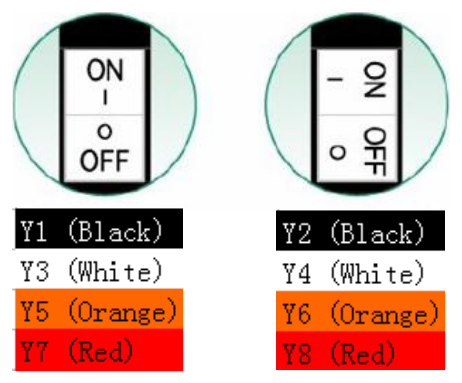

Таблица 3. Схема способов управления


Y1 (Черный)		Y2 (Черный)
Y3 (Белый)		Y4 (Белый)
Y5 (Оранжевый)		Y6 (Оранжевый)
Y7 (Красный)		Y8 (Красный)

Время-токовые характеристики

Таблица 4. Время отключения, с

Кривая	Время отключения в сек для разных значений тока:
Кривая	In	135% In	200% In	600% In	1000% In
Z2 / J2	Без отключения	0,3 - 7	0,1 - 2	0,008 - 0,3	0,005 - 0,1
Z4 / J4	Без отключения	3 - 70	1 - 15	0,008 - 2	0,005 - 0,35

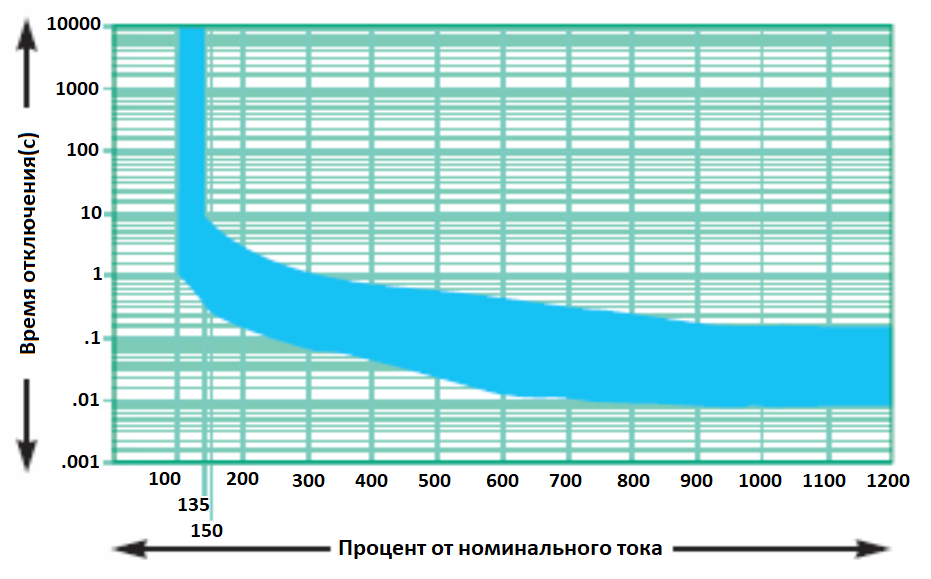

Время-токовые характеристика Z2/J2 (Короткая задержка):

Время-токовые характеристика Z4/J4 (Короткая задержка):

Дополнительно по документации производителя (перевод, 2026)

Основные технические характеристики

Параметр	Значение
Стандарты	IEC 60934, GB/T 17701, UL1077, UL489A
Номинальное рабочее напряжение Ue	AC 250 В (50/60 Гц), DC 80 В, DC 65 В
Номинальный ток In	0,1–30 А
Число полюсов	1, 2
Испытательное напряжение промышленной частоты	2500 В
Механическая / электрическая износостойкость	10 000 / 6 000 циклов
Тип расцепителя	гидравлический-электромагнитный
Свободное расцепление	есть
Вибрация (без нагрузки)	синус, 8–500–8 Гц, 3g
Удар (без нагрузки)	импульс 30 мс, 30g

Номинальная отключающая способность, А

Ue	Частота	In, А	Полюса	3C Inc	3C Icn	UL1077	UL489A	TUV/CE Inc	TUV/CE Icn
AC 250 В	50/60 Гц	0,1–30	1, 2	1500	1000	1000, U1	/	1500	1000
DC 80 В	/	0,1–30	1, 2	1000	600	1000, U1	/	1000	600
DC 65 В		1–30	1, 2	/	1000	/	/	/	/
DC 80 В	/	0,1–30	1	/	/	/	600	/	/
DC 65 В	/	0,1–30	1	/	/	/	1000	/	/

Время срабатывания, с

Характеристика	In	135 % In	200 % In	600 % In	1000 % In
Z2/J2	не срабатывает	0,3–7	0,1–2	0,008–0,3	0,005–0,1
Z4/J4	не срабатывает	3–70	1–15	0,008–2	0,005–0,35

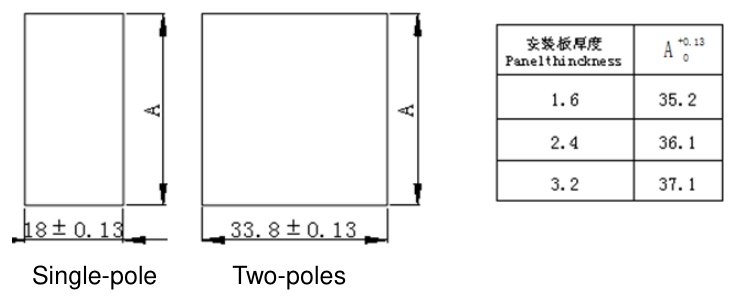

Размер A монтажного выреза в зависимости от толщины панели

Толщина панели, мм	A (+0,13/0), мм
1,6	35,2
2,4	36,1
3,2	37,1

Условия эксплуатации

Параметр	Значение
Рабочая температура	−40…+85 °C
Высота над уровнем моря	≤ 2000 м
Влажность	≤ 95 %
Расстояние от выхлопа дуги (сторона LINE)	не менее 30 мм
Момент затяжки винта M4 / 8-32UNC; M5	1,2 Н·м; 2 Н·м

ND	B	3	-	30				Q				0
1	2	3		4	5	6	7	8	9	10	11	12	13	14

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код бренда	Nader
2	Код исполнения	B: автоматический выключатель
3	Серийный номер конструкции
4	Типоразмер	30
5	Код характеристики отключения	J2: короткая задержка AC; J4: средняя задержка AC; Z2: короткая задержка DC; Z4: средняя задержка DC;
6	Номинальный ток (А)	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7, 7.5 , 8, 8.5, 9, 9.5, 10, 11, 12, 13,14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30
7	Количество полюсов	1: 1P; 2: 2P
8	Код способа установки	Q: встроенный
9	Код способа подключения	H:ножевая клемма; C: вставная клемма; E: винтовая клемма 8-32UNC; J:винтовая клемма 8-32UNC с загнутой вверх пластиной; P: винтовая клемма M4; R:винтовая клемма M4 с загнутой вверх пластиной
10	Код цвета клавиши	Y1: черная качающаяся клавиша, вертикальный белый текст; Y2: черная качающаяся клавиша, горизонтальный белый текст; Y3: белая качающаяся клавиша, вертикальный черный текст; Y4: белая качающаяся клавиша, горизонтальный черный текст; Y5: оранжевая качающаяся клавиша, вертикальный черный текст; Y6: оранжевая качающаяся клавиша, горизонтальный черный текст; Y7: красная качающаяся клавиша, вертикальный черный текст; Y8: красная качающаяся клавиша, горизонтальный черный текст Смотрите табл.3 из вкладки Характеристики
11	Код цвета корпуса	1: черный; 2: серый; 3: черный без защитного кожуха; 4: серый без защитного кожуха
12	Код аксессуаров	0: без аксессуаров
13	Код сертификации	Пусто: 3C, TUV, CE;3C, R:TUV,UL10,UL1077 L: 3C, CE, TUV, UL489A
14	Код заказчика	Код заказчика (дополнительная опция)

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Обозначение в коде / артикул
Монтажная накладка (панель) NM3	Накладка для встраиваемого монтажа выключателя в панель; габариты 39,6 × 19,6 мм, толщина рамки 2,5 мм (паспорт NDB3-30, раздел 10).	NM3
Защита клавиши	Задаётся кодом цвета корпуса: 1 — чёрный, 2 — серый, 3 — чёрный без защиты клавиши, 4 — серый без защиты клавиши. При установке сначала вставьте выключатель в монтажную панель, затем установите защиту клавиши и закрепите её винтами.	Позиция 11 кода: 1, 2, 3, 4
Код аксессуаров	В коде заказа NDB3-30 для этой позиции предусмотрено только значение 0 — без аксессуаров.	Позиция 12 кода: 0

Пример кода: NDB3-30 Z4 30/1QPY1-1-0 — кривая Z4, 30 А, 1 полюс, монтаж Q, выводы P (M4), клавиша Y1, чёрный корпус, без аксессуаров. Источники: паспорт и каталог NDB3/NDB5 (Lazzen).
