NDB3-125 — автоматический выключатель Nader (LAZZEN) из семейства NDB3 для защиты оборудования от перегрузки и короткого замыкания. Выключатель выполнен в модульном корпусе для установки на стандартную DIN-рейку 35 мм и рассчитан на номинальные токи от 10 до 125 А.

Серия выпускается в исполнениях 1P, 1P+N, 2P, 3P, 3P+N и 4P для сетей переменного тока 230/240 В и 400/415 В; однополюсное и двухполюсное исполнения применяются также в цепях постоянного тока 80/125 В. Номинальная отключающая способность — 6 кА, номинальное импульсное выдерживаемое напряжение — 4 кВ.

Доступны три времятоковые характеристики: B (мгновенное срабатывание при 3–5 In), C (5–10 In) и D (10–14 In). Положение контактов видно через смотровое окно: зелёная метка означает, что контакты разомкнуты. Ресурс — 10 000 циклов, из них 6000 — под нагрузкой. Изделие сертифицировано по CCC, TUV и CE.

Особенности и преимущества

• Номинальные токи от 10 до 125 А (17 номиналов)
• Характеристики срабатывания B (3–5 In), C (5–10 In), D (10–14 In)
• Исполнения 1P, 2P, 3P, 4P, 1P+N, 3P+N
• AC 230/240 В и 400/415 В; DC 80/125 В в исполнениях 1P и 2P
• Номинальная отключающая способность 6 кА
• Номинальное импульсное выдерживаемое напряжение 4 кВ
• Смотровое окно: зелёная метка — контакты разомкнуты
• Ресурс 10 000 циклов, в том числе 6000 электрических
• Модульная конструкция, DIN-рейка 35 мм, ширина полюса 17,6 мм
• Подключение проводников 1–50 мм², винт клеммы M6, момент 3,0 Н·м
• Сертификаты CCC, TUV, CE

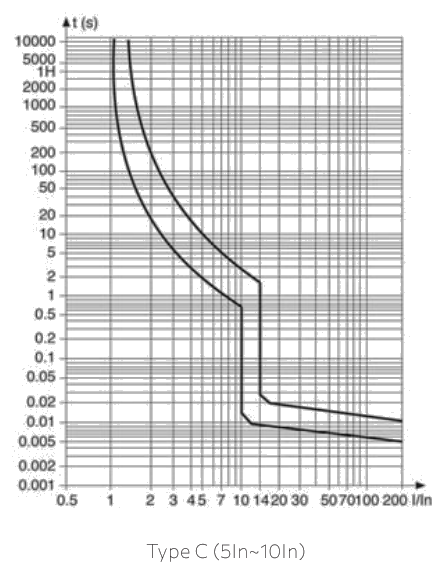

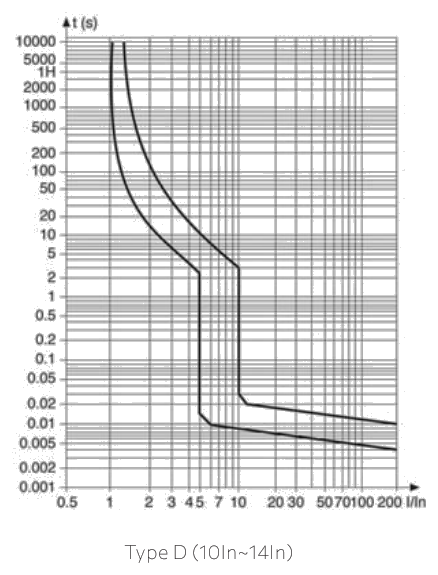

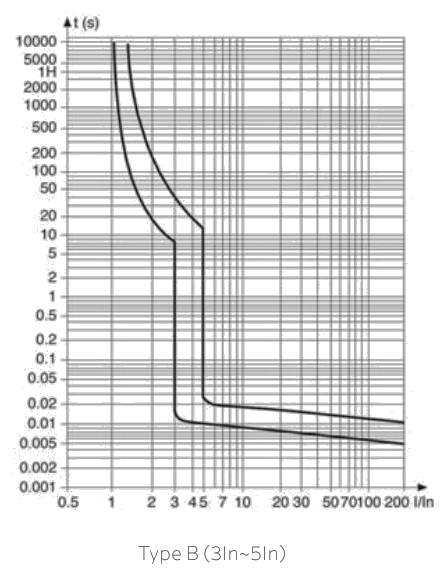

Время-токовые характеристики

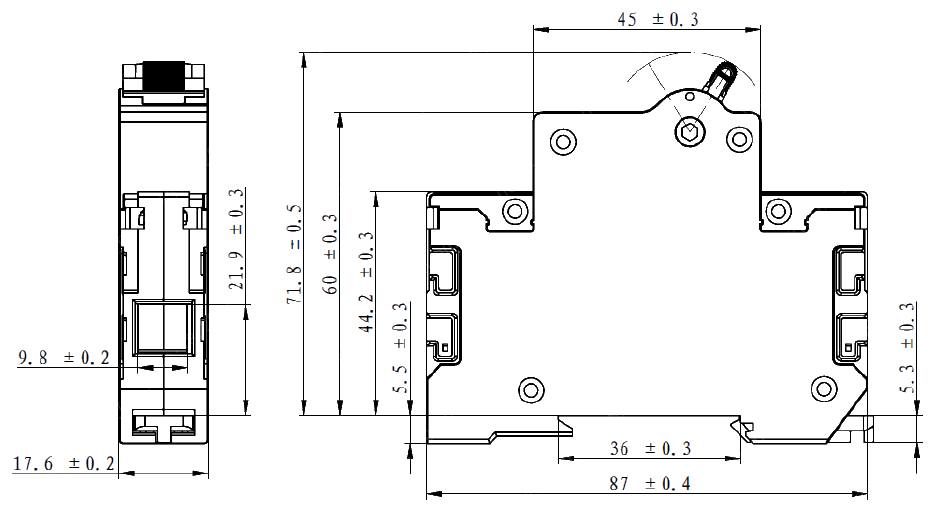

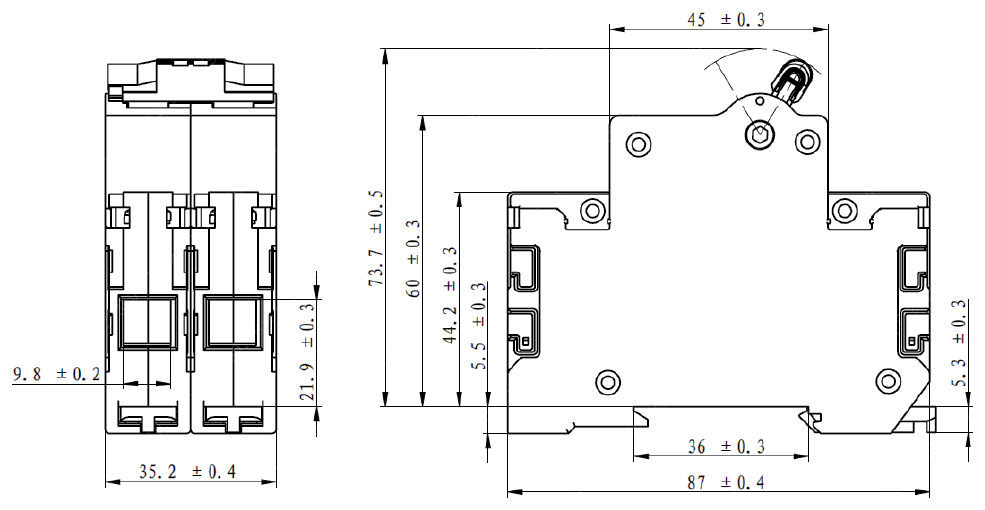

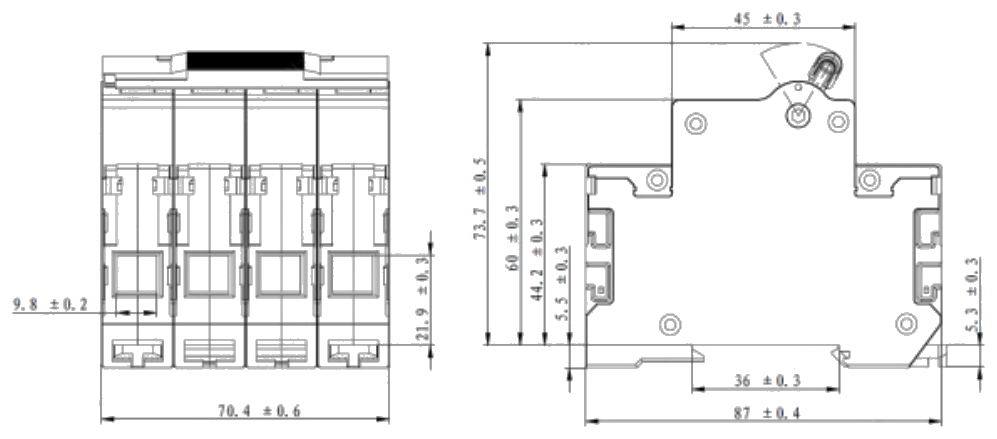

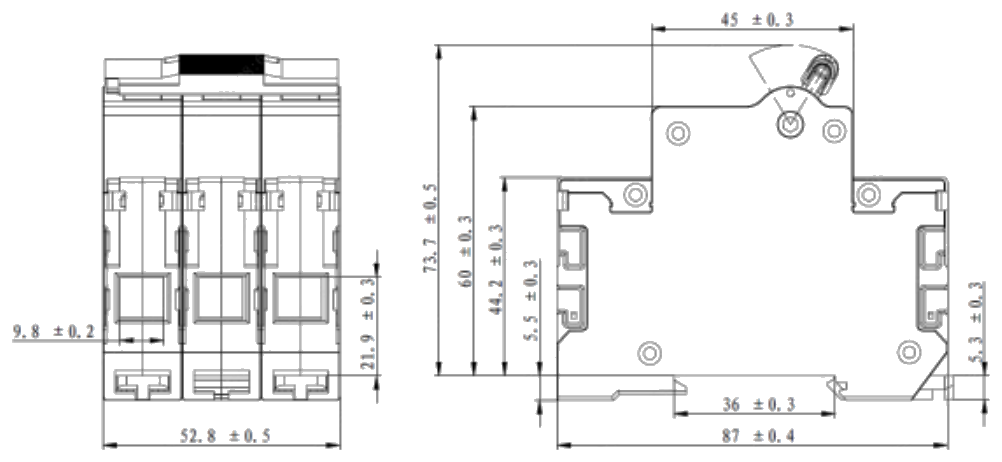

Габаритные и установочные размеры

Структура кода заказа
