NDB3-100

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

—

Состав оборудования

Основной товар

Аксессуары

Ваше обозначение подбора

Открыть корзину

NDB3-100 — серия автоматических выключателей для оборудования с гидравлическим-электромагнитным расцепителем (масляный демпфер). Выключатель защищает цепи от перегрузки и короткого замыкания и подходит для нечастых оперативных включений и отключений. Диапазон номинальных токов — от 0,5 до 400 А, напряжение — до AC 250 В, AC 400/415 В (50/60 Гц) или DC 125 В.

Шесть характеристик срабатывания: Z2, Z4, Z6 для цепей постоянного тока и J2, J4, J6 для переменного, с короткой, средней и длинной задержкой. Выключатель работает при температуре от −40 до +85 °C, на высоте до 2000 м и относительной влажности до 95 %.

Серия выпускается в 1-, 2- и 3-полюсном исполнении на токи до 100 А, а в исполнении с параллельным соединением полюсов (только DC) — 2P до 200 А, 3P до 300 А и 4P до 400 А (дискретный ряд номиналов). Доступны 23 варианта привода (рукоятки S/L, клавиши Y и A, в том числе с цветовой индикацией положения), 12 типов выводов (болтовые M5/M6, 1/4-20 UNC, 10-32 UNF, винтовые, штыревые) и вспомогательный контакт.

Типичные области применения: телекоммуникационное оборудование, системы электропитания и ИБП, компьютерная техника, промышленная автоматика, железнодорожный и морской транспорт, лифты, переносные источники питания. Изделия соответствуют GB/T 17701, GB/T 14048.2, IEC/EN 60934, IEC/EN 60947-2, UL1077, UL489A и UL489.

Особенности и преимущества

Гидравлический-электромагнитный расцепитель с масляным демпфером: защита от перегрузки и короткого замыкания
Номинальные токи 1–100 А (стандарт) и до 400 А в исполнении с параллельным соединением полюсов (DC)
Шесть характеристик срабатывания: Z2/Z4/Z6 (DC) и J2/J4/J6 (AC) с короткой, средней и длинной задержкой
Отключающая способность до 10 кА (DC 80 В, UL489) и до 7,5 кА по GB/T 17701 и EN 60934
Номинальное напряжение: DC 80 В, DC 125 В, AC 230/240 В, AC 250 В, AC 400/415 В
Механическая износостойкость 10 000 циклов, коммутационная — 6 000 циклов
Широкий выбор приводов: длинные рукоятки S/L, клавиши Y и плоские клавиши A, варианты с индикацией положения
12 типов выводов: болтовые M5/M6, 1/4-20 UNC, 10-32 UNF, винтовые и штыревые (push-in / plug-in)
Вспомогательный контакт AC 250 В 5 А, исполнения HI-Inrush и mid trip
Рабочая температура −40…+85 °C, высота до 2000 м
Сертификаты: CCC, CE, TUV, UL1077, UL489A, UL489, KC, CRCC

Внешний вид

NDB3-100, однополюсное исполнение с рукояткой

Время-токовые характеристики

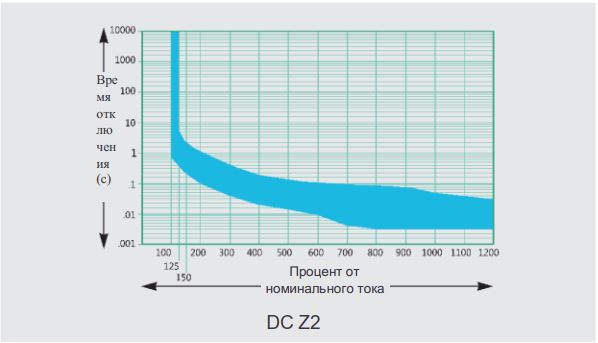

Кривая срабатывания Z2 (DC, короткая задержка)

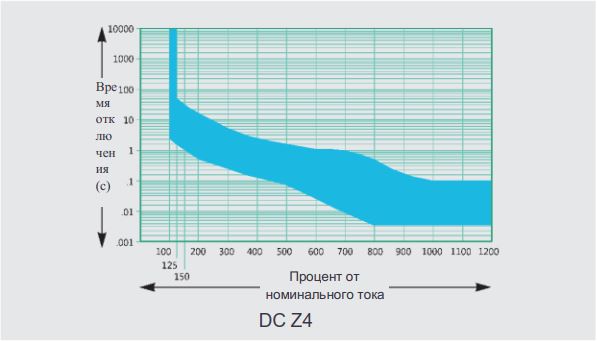

Кривая срабатывания Z4 (DC, средняя задержка)

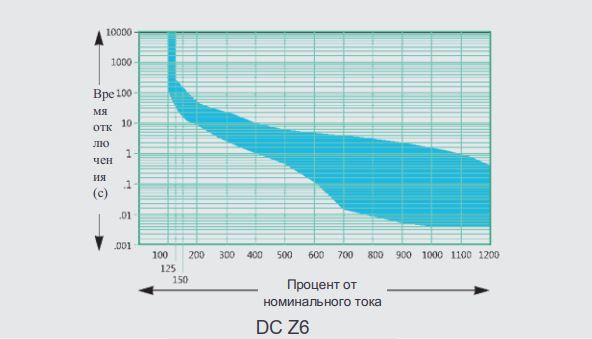

Кривая срабатывания Z6 (DC, длинная задержка)

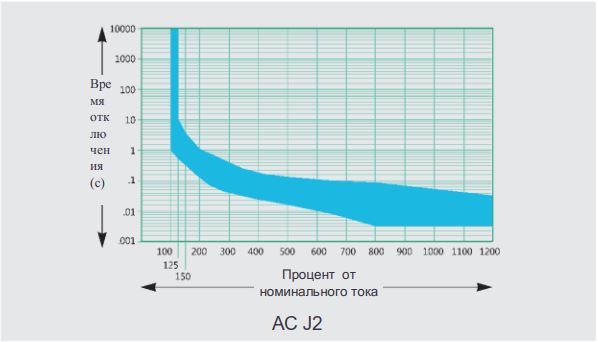

Кривая срабатывания J2 (AC, короткая задержка)

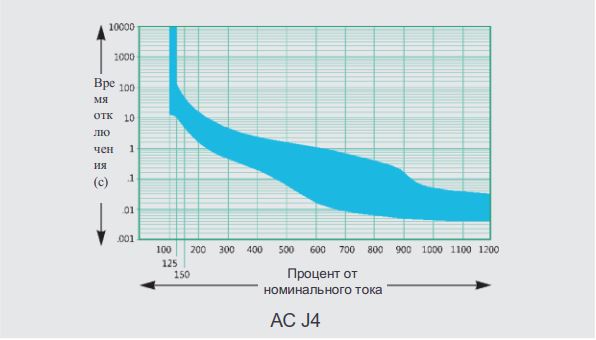

Кривая срабатывания J4 (AC, средняя задержка)

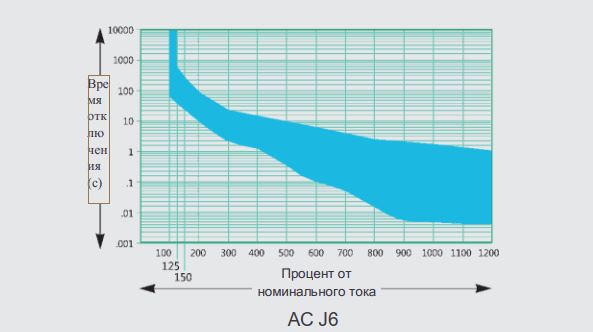

Кривая срабатывания J6 (AC, длинная задержка)

Габаритные и установочные размеры

Габаритные размеры: привод S*, по одному приводу на полюс (1P/2P/3P)

Габаритные размеры: клавиши Y1–Y4, Y7–Y8

Габаритные размеры: привод S*/L*, один привод на многополюсный выключатель

Габаритные размеры: привод S*/L*, по одному приводу на полюс

Параллельное исполнение 2P/3P/4P, привод L*, раздельное подключение

Параллельное исполнение 3P/4P, привод L*, с соединительной шиной

Параллельное исполнение 2P/3P, один привод L*, раздельное подключение

Параллельное исполнение 3P, один привод L*, с соединительной шиной

Параллельное исполнение 2P/3P, привод A*/Y*, раздельное подключение

Параллельное исполнение 3P, привод A*/Y*, с соединительной шиной

Размеры выводов S/T/H/P, C, U/V/N/W, L/K, B

Выводы параллельного исполнения: подключение H/S и U/N

Установочные размеры: исполнение с рукояткой и с клавишей

Вспомогательный контакт: расположение и размеры выводов NC/NO/C

Схемы подключения

Схема выключателя со вспомогательным контактом и положения контактов

Дополнительно

Допустимое отклонение от плоскости монтажа — не более 5°

Структура кода заказа

Позиция	Значение	Варианты
1	Код бренда	ND — Nader
2	Код изделия	B — автоматический выключатель для оборудования
3	Код разработки	3
4	Типоразмер	100
5	Кривая срабатывания	Z2 / Z4 / Z6 — DC, короткая / средняя / длинная задержка; J2 / J4 / J6 — AC, короткая / средняя / длинная задержка
6	Номинальный ток, А	Стандарт: 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20, 24, 25, 30, 32, 35, 36, 40, 45, 50, 60, 70, 80, 90, 100. Параллельное соединение (только DC): B + ток — параллельно (3P, 4P); F + ток — параллельно, раздельное подключение (2P, 3P, 4P); P + ток — параллельно без соединительной шины (2P, 3P, 4P); номиналы: 2P — 100/125/150/160/175/200 А; 3P — 175/200/225/250/275/300 А; 4P — 275/300/325/350/375/400 А.
7	Число полюсов	1, 2, 3, 4 (4P — от 275 А, только DC, приводы S/L)
8	Способ крепления	L — винты M3; M — винты 6-32UNC
9	Способ подключения	S — болт M6, 2 гайки; U — болт M6, 1 гайка; T — болт M5, 2 гайки (≤50 А, UL489 ≤30 А); V — болт M5, 1 гайка (≤50 А, UL489 ≤30 А); L — винт M5 (≤50 А, UL489 ≤30 А); C — штыревой push-in (≤100 А, UL489 ≤50 А); B — штыревой plug-in (≤100 А, UL489 ≤50 А); H — болт 1/4-20 UNC, 2 гайки; N — болт 1/4-20 UNC, 1 гайка; P — болт 10-32 UNF, 2 гайки (≤50 А, UL489 ≤30 А); W — болт 10-32 UNF, 1 гайка (≤50 А, UL489 ≤30 А); K — винт 10-32 UNF (≤50 А, UL489 ≤30 А)
10	Код привода	S1–S6 — длинная рукоятка (чёрная/белая/жёлтая) с указанием тока; L1–L6 — то же без указания тока; Y1–Y8 — клавиша (Y3/Y4 — без указания тока; Y5–Y6 — индикация ON, Y7–Y8 — индикация OFF); A1, A2, A4 — плоская клавиша с индикацией OFF (A1 — с защитной скобой)
11	Количество приводов	A — по одному на полюс; B — один на многополюсный выключатель
12	Аксессуар	0 — без аксессуаров; 1 — со вспомогательным контактом (слева)
13	Сертификация	без кода — CCC, TUV, CE; R — + UL1077; L — + UL489A (только DC); K — + UL489 (AC 1–70 А, DC 1–100 А); C — + UL1077, KC (только подключение S/T)
14	Код заказчика	дополнительная опция

Назначение:

Серия автоматических выключателей NDB3-100 (гидромагнитные) предназначена для использования в энергосистемах со следующими параметрами:

Номинальный ток: от 1А до 100А
Номинальное напряжение: до AC240/415V (50/60Гц) или DC80V/DC125V

Основные функции:

Защита от перегрузки
Защита от короткого замыкания
Возможность нечастых включений/отключений

Области применения:

Компьютерное и периферийное оборудование
Системы промышленной автоматизации
Телекоммуникационное оборудование
Системы электропитания
Источники бесперебойного питания (ИБП)
Железнодорожный транспорт
Морские суда
Космические аппараты
Лифтовое оборудование
Портативные источники питания

Данные выключатели обеспечивают надежную защиту электрооборудования в различных отраслях промышленности и транспорта.

Особенности:

Номинальный ток In: 1–100 А (стандарт; в разделе «Применение» — от 0,5 А); до 400 А в параллельном исполнении (DC)
Отключающая способность: до 10 кА (DC 80 В, UL489, 1–100 А); 7,5 кА (DC 80 В, GB/T 17701 / EN 60934); 5 кА (AC 230/240–400/415 В, DC 125 В); 3 кА (KC)
Количество полюсов: 1P, 2P, 3P; 4P (параллельное исполнение, DC, ≥275 А)
Номинальное напряжение: DC 80 В, DC 125 В; AC 230/240 В, AC 250 В, AC 400/415 В (50/60 Гц); по UL также AC 120, 240, 120/240, 125/250, 480Y/277 В
Характеристика: Z2/Z4/Z6 (DC) и J2/J4/J6 (AC) — короткая/средняя/длинная задержка
Стандарт: GB/T 17701, GB/T 14048.2, IEC/EN 60934, IEC/EN 60947-2, UL1077, UL489A, UL489

Таблица 1. Основные рабочие параметры

Модель		NDB3-100
Номинальный ток (Inom), А		1, 2,3,4, 5, 6, 7, 8,9, 10, 12, 15, 16, 20, 24, 25, 30, 32, 35, 36, 40, 45, 50,60, 70, 80, 90, 100
Номинальный ток Характеристики при соединении нескольких полюсов параллельно (только DC)		В: параллельное соединениес общей шиной (ЗР, 4Р) F: параллельное соединение без шины (2Р, ЗР, 4Р) 2Р: 100А, 125А, 150А, 160А, 175А, 200А ЗР: 175A, 200A, 225А, 250А, 275A, 300A 4P: 275А, 300A, 325A, 350A, 375A, 400A
Характеристика отключения		Z2: короткая задержка DC; Z4: средняя задержка DC; Z6: длинная задержка DC; J2:короткая задержка AC; J4: средняя задержка AC; J6: длинная задержка AC
Количество полюсов		1:1P 2:2P 3:3P 4:4P
Номинальное рабочее напряжение (Unom), В		DC80В, AC240В, AC415В, AC125/25O, AC120/240
Выдерживаемое напряжение промышленной частоты, В		главная цепь: 3000 В; вспомогательная цепь: 1000 В
Характеристика свободного срабатывания		полностью свободное срабатывание
Параметры вспомогательных контактов		AC25OВ 5A
Номинальная отключающая способность при КЗ (Icn), кА		см. таблицу 2 ниже.
Номинальная рабочая частота (Hz)		для AC 250В: 50/60
Изностойкость, цикл. при рабочей частоте 6 циклов/1 мин	Механическая	10000
	Электрическая	6000
Сертификация		CCC, CE, TUV, UL1O77, UL489A, UL489
Рабочая температура:		от -40°C до +85°C
Диапазон температуры хранения:		от -40°C до +85°C
Высота над уровнем моря:		Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении:		◆ Относительная влажность атмосферы не должна превышать 50% при температуре окружающего воздуха +40°С, при более низких температурах допускается более высокая относительная влажность. Например, при температуре окружающего воздуха 20°C относительная влажность может достигать 90%. ◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения		Уровень 2
Категория применения		Класс А
Степень защиты		IP20
Тип крепления		Класс II
Экологические требования		Соответствие стандарту RoHS
Крепёжные винты (для исполнений с винтами). Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм.		Размер: M5. Момент затяжки: 2 Н·м, M6. Момент затяжки: 3 Н·м
Соответствие стандартам		CCC, CE, TUV, UL1O77, UL489A

*Примечание 1

Номинальный ток,А	1-100		>100
Режим работы	S	S/Y/A	L	L/Y/A
Метод подключения	S/T/C/U/V/B/L/H/P/N/W/K	U/V/B/L/N/W/K	S/U/H/N	U/N
Количество полюсов	1, 2, 3	2, 3	2, 3, 4	2, 3
Количество приводов	A	B	A	B

Таблица 2. Номинальная отключающая способность, кА

Номинальное напряжение (В)	Номинальный ток, (А)	Количество полюсов	Номинальная отключающая способность (А)
			CCС		UL1O77	UL489A	UL489	TUV/CE		South Korea KC
			GB/T17701	GB/T14048.2	UL1O77	UL489A	UL489	EN60934	EN60947-2	South Korea KC
DC80	1≤In≤100	1, 2, 3	7500	—	3000,U1 6000,C1	4000	10000	7500	—	—
	100<In≤400	2, 3, 4	—	—	4000,U1 6000,C1	7500	—	—	—	—
	100≤In≤350	2, 3, 4	—	7500	—	—	—	—	7500	—
DC125	1≤In≤100	1, 2	5000	—	3000,U1 6000,C1	—	—	—	—	—
DC125	100≤In≤400	2, 3, 4	—	—	4000,U1 6000,C1	—	—	—	—	—
AC120	1≤In≤70	1	—	—	—	—	5000	—	—	—
AC240	1≤In≤20	1, 2, 3	—	—	—	—	5000	—	—	—
AC120/240	1≤In≤70	2, 3	—	—	—	—	5000	—	—	—
AC125/250	1~100	2	—	—	5000,C1	—	—	—	—	—
AC230/240	1~100	1	5000	—	—	—	—	5000	—	—
AC250	1~100	1	—	—	5000,C1	—	—	—	—	—
AC250	1~100	1	—	—	4000,U1	—	—	—	—	—
AC400/415	1~100	2, 3	5000	—	—	—	—	5000	—	—
AC480Y/277	1~100	3	—	—	5000,C1	—	—	—	—	—
AC220	32,35,40,45,50	1, 2	—	—	—	—	—	—	—	3000
AC220	60,70,80,90,100	2	—	—	—	—	—	—	—	3000
AC380	32,35,40,45,50, 60,70,80,90,100	3	—	—	—	—	—	—	—	3000

Время-токовые характеристики

Таблица 3. Время отключения, с

Кривая	Время отключения в сек для разных значений тока:
Кривая	In	125% In	200% In	600% In	1000% In
Z2	Без отключения	0,5-6,5	0,13-1,2	0,008-0,12	0,004-0,06
Z4	Без отключения	2-60	0,6-20	0,011-1,3	0,004-0,1
Z6	Без отключения	45-345	9-60	0,15-5,8	0,005-1,7
J2	Без отключения	0,7-12	0,13-1,3	0,008-0,13	0,004-0,055
J4	Без отключения	10-160	2,2-20	0,02-1,3	0,005-0,065
J6	Без отключения	50-700	10-90	0,1-7	0,006-2

Время-токовые характеристика Z2:

Время-токовые характеристика Z4:

Время-токовые характеристика Z6:

Время-токовые характеристика J2:

Время-токовые характеристика J4:

Время-токовые характеристика J6:

Таблица 4. Схема способов управления

222

Дополнительно по документации производителя (перевод, 2026)

Основные технические характеристики

Параметр	Значение
Стандарты	GB/T 17701, GB/T 14048.2, IEC/EN 60934, IEC/EN 60947-2, UL1077, UL489A, UL489
Номинальное рабочее напряжение Ue	DC 80 В, DC 125 В, AC 230/240 В, AC 250 В, AC 400/415 В
Номинальный ток In	1–100 А (стандарт); до 400 А в исполнении с параллельным соединением полюсов (DC)
Число полюсов	1, 2, 3; 4 (параллельное исполнение, DC)
Механическая / коммутационная износостойкость	10 000 / 6 000 циклов
Испытательное напряжение промышленной частоты	3000 В (главная цепь), 1000 В (вспомогательная цепь)
Вспомогательный контакт / контакт mid trip	AC 250 В, 5 А
Сертификаты	CCC, CE, TUV, UL1077, UL489A, UL489, KC, CRCC
Высота над уровнем моря	≤2000 м
Рабочая температура	−40…+85 °C
Относительная влажность	≤95 %

Номинальная отключающая способность, А («/» — не нормируется)

Напряжение, В	In, А	Полюса	GB/T 17701	GB/T 14048.2	UL489A	UL1077	UL489	EN 60934	EN 60947-2	KC
DC80	1≤In≤100	1, 2, 3	7500	/	4000	3000, U1; 6000, C1	10000	7500	/	/
DC80	100<In≤400	2, 3, 4	/	/	7500	4000, U1; 6000, C1	/	/	/	/
DC80	100≤In≤350	2, 3, 4	/	7500	/	/	/	/	7500
DC125	1≤In≤100	1, 2	5000	/	/	3000, U1; 6000, C1	/	/	/	/
DC125	100≤In≤400	2, 3, 4				4000, U1; 6000, C1
AC120	1≤In≤70	1	/	/	/	/	5000	/	/	/
AC240	1≤In≤20	1, 2, 3	/	/	/	/	5000	/	/	/
AC120/240	1≤In≤70	2, 3	/	/	/	/	5000	/	/	/
AC125/250	1~100	2	/	/	/	5000, C1	/	/	/	/
AC230/240	1~100	1	5000	/	/	/	/	5000	/	/
AC250	1~100	1	/	/	/	5000, C1; 4000, U1	/	/	/	/
AC400/415	1~100	2, 3	5000	/	/	/	/	5000	/	/
AC480Y/277	1~100	3	/	/	/	5000, C1	/	/	/	/
AC220	32, 35, 40, 45, 50	1, 2	/	/	/	/	/	/	/	3000
AC220	60, 70, 80, 90, 100	2	/	/	/	/	/	/	/	3000
AC380	32–100 (32, 35, 40, 45, 50, 60, 70, 80, 90, 100)	3	/	/	/	/	/	/	/	3000

Время срабатывания, с

Кривая	In	1,25 In	2 In	6 In	10 In
Z2	не срабатывает	0,5–6,5	0,13–1,2	0,008–0,12	0,004–0,06
Z4	не срабатывает	2–60	0,6–20	0,011–1,3	0,004–0,1
Z6	не срабатывает	45–345	9–60	0,15–5,8	0,005–1,7
J2	не срабатывает	0,7–12	0,13–1,3	0,008–0,13	0,004–0,055
J4	не срабатывает	10–160	2,2–20	0,02–1,3	0,005–0,065
J6	не срабатывает	50–700	10–90	0,1–7	0,006–2

Моменты затяжки

Резьба	Момент, Н·м
Винт M3 (6-32UNC)	0,5
Шпилька M6 (1/4-20)	3,0
Шпилька M5 (10-32)	2,0
Винт M5 (10-32UNF)	2,0
Параллельное исполнение F, шпилька M6 (1/4-20)	5,0

Упаковка

Исполнение	Шт. в коробке	Коробок в транспортной упаковке
Стандартное 1P	30	3
Стандартное 2P	15	3
Стандартное 3P	10	3
Параллельное 2P	6	3
Параллельное 3P, раздельное подключение	4	3
Параллельное 3P, с соединительной шиной	3	3
Параллельное 4P	3	3
KC 1P	28	3
KC 2P	14	3
KC 3P	9	3

ND	B	3	-	100
1	2	3		4	5	6	7	8	9	10	11	12	13	14

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код бренда	Nader
2	Код исполнения	B: автоматический выключатель
3	Серийный номер конструкции
4	Типоразмер	100
5	Код кривой отключения	Z2: короткая задержка DC; J2: короткая задержка AC; Z4: средняя задержка DC; J4: средняя задержка AC; Z6: длинная задержка DC; J6: длинная задержка AC
6	Номинальный ток (А)	1, 2, 3, 4, 5, 6, 7, 8,9, 10, 12, 15, 16, 20, 24, 25, 30, 32, 35, 36, 40, 45, 50,60, 70, 80, 90, 100 Характеристики при соединении нескольких полюсов параллельно (только DC): В: параллельное соединение с общей шиной (ЗР, 4Р) F: параллельное соединение без шины (2Р, ЗР, 4Р) 2Р: 100А, 125А, 150А, 160А, 175А, 200А ЗР: 175A, 200A, 225А, 250А, 275A, 300A 4P: 275А. 300A, 325A, 350A, 375A, 400A
7	Количество полюсов	1: 1P; 2: 2P 3: 3Р 4: 4P
8	Код способа установки	L: винтовое крепление M3; M: винтовое крепление 6-32 UNC
9	Код способа подключения	S: Болт M6 (с двойной гайкой) Т: Болт М5 (с двойной гайкой) (стандарт≤50A, UL489≤30A) V: БолтМ5(с одной гайкой)(стандарт≤50A, UL489<30A) L: M5 винтовая клемма (стандарт≤50A, UL489≤30A) U: Болт M6 (с одной гайкой) C: Вставной (стандарт≤100A, UL489≤50A) B: Вставной (стандарт≤100A, UL489≤50A) H: Болт 1/4-20 UNC (с двойной гайкой) N: Болт 1/4-20 UNC (с одной гайкой) P: Болт 10-32 UNF (с двойной гайкой) (стандарт≤50A, UL489≤30A) W: Болт 10-32 UNF (с одной гайкой) (стандарт≤50A, UL489≤30A) K:Болт10-32 UNF (стандарт≤50A, UL489≤30A)
10	Код способа управления	S1 черная длинная ручка, белый текст: ВКЛ./ВЫКЛ., с обозначением номинального тока S2 черная длинная ручка, белый текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока S3 белая длинная ручка, черный текст: ВКЛ./ВЫКЛ., с обозначением номинального тока S4 белая длинная ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока S5 желтая длинная ручка, черный текст: ВКЛ./ВЫКЛ., с обозначением номинального тока S6 желтая длинная ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока Y1 Одноцветная качающаяся клавиша, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока Y2 Одноцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, с обозначением номинального тока Y3 одноцветная качающаяся клавиша, белый вертикальный текст: ВКЛ./ВЫКЛ., ввод/вывод Y4 одноцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ./ВЫКЛ., ввод/вывод Y5 двухцветная качающаяся клавиша, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация включения, с обозначением номинального тока Y6 двухцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация ВКЛ, с обозначением номинального тока Y7 двухцветная качающаяся клавиша, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока Y8 двухцветная качающаяся клавиша, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока A1 черная кнопка, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока, белая индикация выключения, защита в положении ВЫКЛ A2 черная кнопка, белый вертикальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока, белая индикация ВЫКЛ А4 черная кнопка формата, белый горизонтальный текст: ВКЛ/ВЫКЛ, ввод/вывод, индикация выключения, с обозначением номинального тока, белая индикация ВЫКЛ L1 черная длинная ручка, белый текст: ВКЛ./ВЫКЛ. L2 черная длинная ручка, белый текст: ВКЛ./ВЫКЛ., ввод/вывод L3 белая длинная ручка, черный текст: ВКЛ./ВЫКЛ. L4 белая длинная ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод L5 желтая длинная ручка, черный текст: ВКЛ./ВЫКЛ. L6 желтая длинная ручка, черный текст: ВКЛ/ВЫКЛ, ввод/вывод
11	Код количества приводов	А:1 шт. на каждый полюс; В:1 шт. на все полюса (2 и более полюсов)
12	Код аксессуаров	0: без аксессуаров 1: со вспомогательными контактами (в зависимости от варианта направления монтажа, установлен с левой стороны)
13	Код сертификации	Нет кода: Сертификация CCC, TUV, CE R: CCC,UV,CE,UL1077 L: CCC, TUV, CE, UL489A (только для продуктов DC) К: Сертификация CCC, TUV, CE, UL489 (только для изделий АС)
14	Код заказчика	Код заказчика (дополнительная опция)

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Обозначение в коде / артикул
Вспомогательный контакт	Переключающий контакт C (общий) / NO / NC на боковой стороне выключателя, механически связан с главным контактом. Параметры: AC 250 В, 5 А. Устанавливается слева, если смотреть на выключатель спереди.	Позиция 12 кода: 1 — со вспомогательным контактом; 0 — без аксессуаров
Панель NM1	Дополнительная деталь для монтажа; габариты 63,5 × 52,5 мм. Упаковывается отдельно.	NM1

Вспомогательный контакт задаётся в коде заказа; в прайсе Lazzen 01.2026 исполнения с контактом идут отдельными кодами, например NDB3-100Z6 40/1LSS1A1 (арт. 113301001). В паспорте также упомянуты исполнения HI-Inrush и с контактом промежуточного срабатывания (mid trip), их обозначение в коде заказа в документации не приведено — уточняйте у менеджера. Источники: паспорт NDB3-100 (разделы 3.6, 6.1, 8) и каталог NDB3/NDB5.

NDB3-100 Английский.

Отправить запрос

Конфигуратор NDB3-100

Состав оборудования

Особенности и преимущества

Внешний вид

Время-токовые характеристики

Габаритные и установочные размеры

Схемы подключения

Дополнительно

Структура кода заказа

Дополнительно по документации производителя (перевод, 2026)

Перечень продукции

Гидравлический автоматический выключатель NDB3-100Z4 30/1LCY1A0-L

Гидравлический автоматический выключатель NDB3-100Z4 16/1LUS2A0-L

Гидравлический автоматический выключатель NDB3-100Z2 F175/2LUA4B1-L

Гидравлический автоматический выключатель NDB3-100Z4 15/1MBS2A1-K

Гидравлический автоматический выключатель NDB3-100Z4 50/1LSS1A0-K

Гидравлический автоматический выключатель NDB3-100Z4 F150/2LUL2B0

Гидравлический автоматический выключатель NDB3-100Z4 3/1LSS1A0-K

Гидравлический автоматический выключатель NDB3-100Z4 40/1LSS1A0-K

Гидравлический автоматический выключатель NDB3-100Z4 30/2LSS1A0-K

Гидравлический автоматический выключатель NDB3-100Z2 80/1LCS2A0-L

Гидравлический автоматический выключатель NDB3-100Z4 20/1MBS2A1-K

Гидравлический автоматический выключатель NDB3-100Z4 10/1MBS2A1-L

Гидравлический автоматический выключатель NDB3-100Z4 P375/4MSL1A1-L

Гидравлический автоматический выключатель NDB3-100Z6F250/3LSL2A1

Гидравлический автоматический выключатель NDB3-100Z2 15/1LSA4A1-L

Гидравлический автоматический выключатель NDB3-100Z4 6/1LSS1A0-L

Бесплатно поможем
выбрать оборудование

Отправить запрос

Конфигуратор NDB3-100

Состав оборудования

Особенности и преимущества

Внешний вид

Время-токовые характеристики

Габаритные и установочные размеры

Схемы подключения

Дополнительно

Структура кода заказа

Дополнительно по документации производителя (перевод, 2026)

Перечень продукции

Бесплатно поможем выбрать оборудование

Форма запроса

Авторизоваться

Зарегистрироваться

Запрос доступа к документации

Документация

Бесплатно поможем
выбрать оборудование
